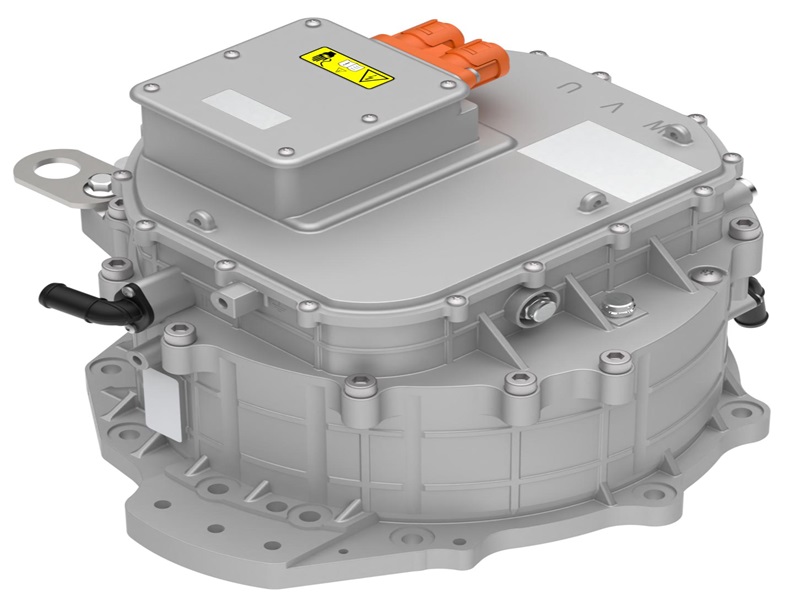

Nossa unidade integrada de gerador e controlador apresenta conexão direta ao virabrequim para integração perfeita, alta confiabilidade e conformidade com a norma de segurança funcional ISO 26262, tornando-a ideal para veículos de passageiros com extensor de autonomia, veículos comerciais e máquinas de construção.
Número do projeto :
003Pagamento :
Prepayment requiredOrigem do produto :
Xiamen City,Fujian Province ,ChinaCor :
Silver white
Especificações de desempenho:
(1) Vantagens de estrutura e eficiência
Esta unidade de controle de motor integrada dois-em-um possui conexão direta ao virabrequim. Seu design incorpora uma arquitetura que atende aos requisitos de segurança funcional da norma ISO 26262, visando alta eficiência. Ao utilizar refrigeração líquida (mistura de 50% água e etilenoglicol), a eficiência do sistema pode atingir 94,5%.
(2) Desempenho de potência e densidade de potência
Oferece excelente densidade de potência com potência máxima de 60 kW e torque máximo de 140 Nm. O design suporta compatibilidade flexível de tensão, operando em uma ampla faixa de 230 a 490 Vdc.
(3) Confiabilidade e Adaptabilidade
Com grau de proteção IP67, oferece excelente desempenho à prova de poeira e água, permitindo adaptação a condições operacionais complexas. Utiliza um transformador rotativo para feedback preciso da posição do rotor.
(4) Integração de Sistemas
Suporta comunicação CAN (CANFD e CAN2.0), possui funções de segurança integradas com detecção de posição baseada em resolver e fornece os recursos necessários para registro de dados para depuração do sistema e suporte técnico no local.
Serial número | Projeto | Descrever | Observação | |
| 1 | Tipo de produto | Unidade integrada de controle do motor | / | |
| 2 | Configuração de montagem | Acionamento direto | Conexão direta da manivela | |
| 3 | Faixa de tensão operacional | 230–490 Vdc | / | |
| 4 | Faixa de tensão de potência total | 380–490 Vdc | / | |
| 5 | Tensão nominal | 381 Vdc | / | |
| 6 | Potência nominal/de pico | 45 kW / 60 kW | Compatível com geradores de 40 a 50 kW de potência nominal. | |
| 7 | Torque nominal/pico | 126 Nm / 140 Nm | / | |
| 8 | Velocidade nominal/máxima | 3500 / 5000 rpm | / | |
| 9 | Dimensões do conjunto do gerador | / | / | |
| 10 | Eficiência do sistema | 94,5% | / | |
| 11 | Método de resfriamento | Refrigeração líquida (mistura de 50% de água e etilenoglicol) | / | |
| 12 | Protocolo de diagnóstico | UDS (Serviços Unificados de Diagnóstico) | / | |
| 13 | Atualização de firmware | OTA (Sobre‑o‑atualização remota do Air | / | |
| 14 | Modo de despertar | Modo de ativação e suspensão integrado | / | |
| 15 | Proteção contra entrada | IP67 | / | |
| 16 | Interface de comunicação |
| / | |
| 17 | Sensor de posição | Resolver | / |
Especificações da interface

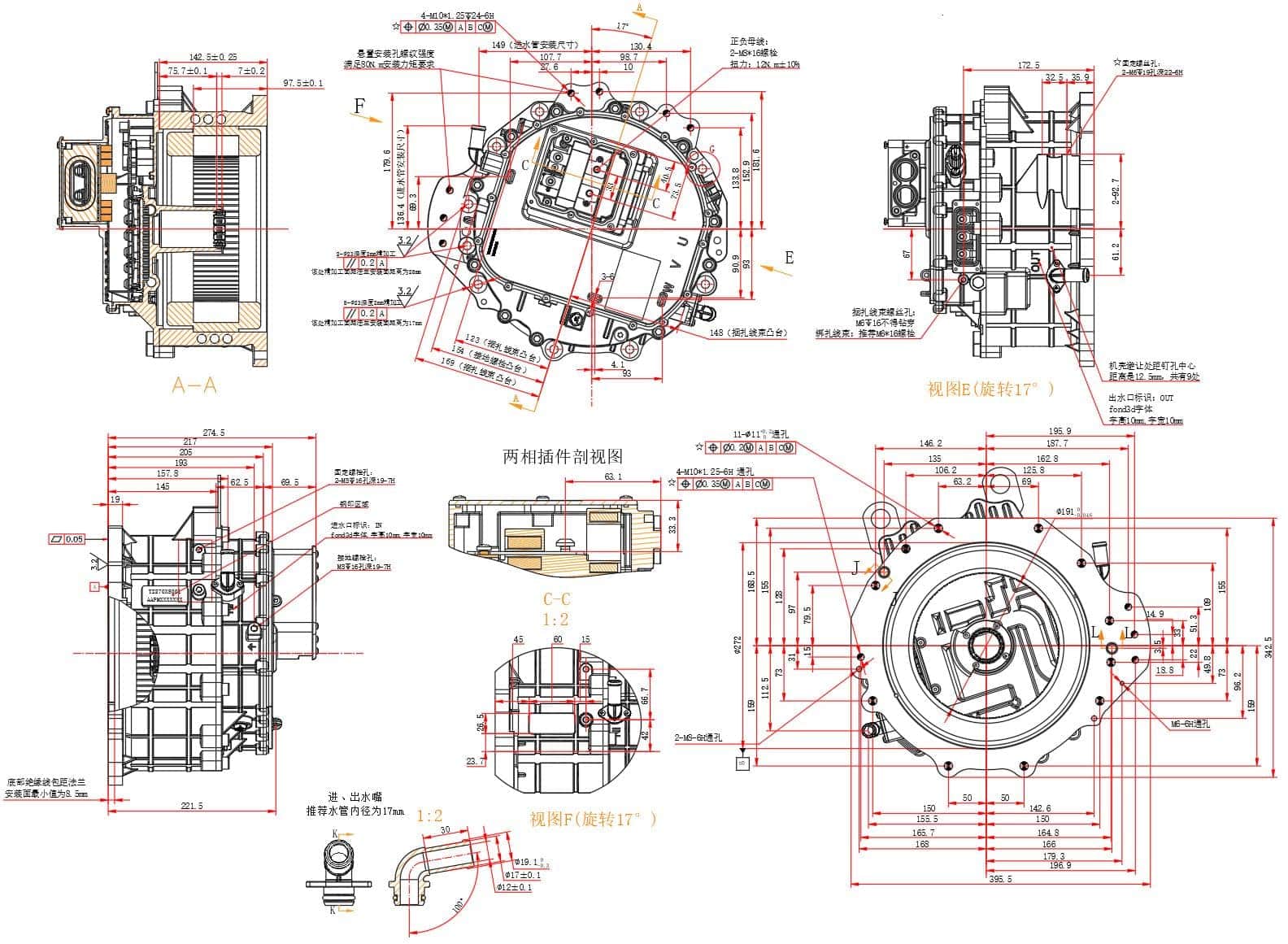

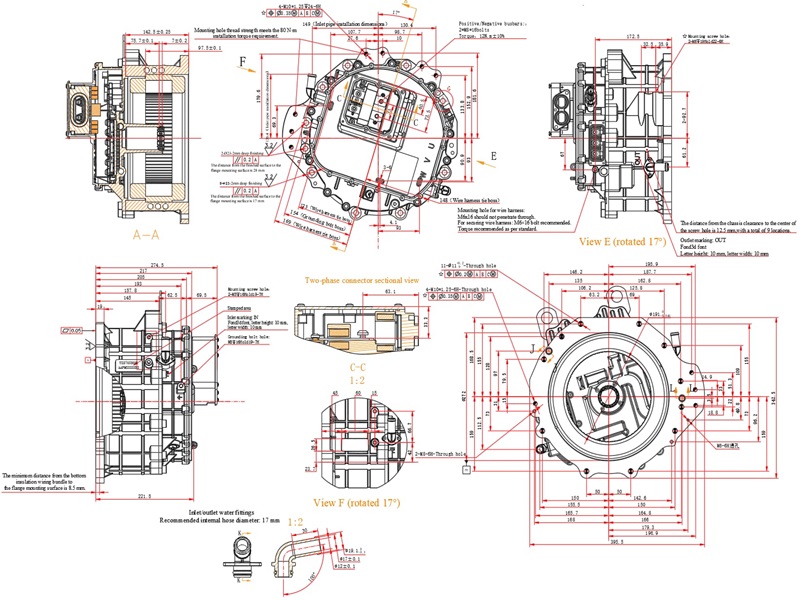

Diagrama de aparência da interface

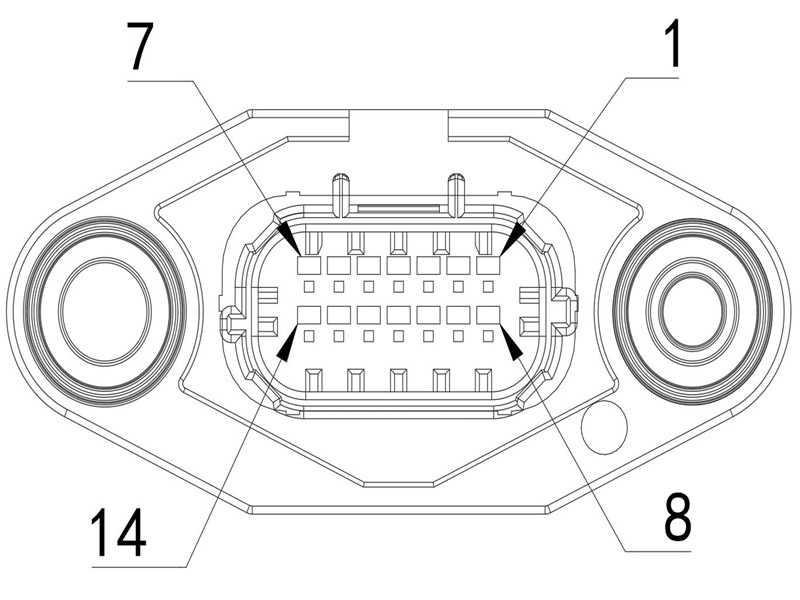

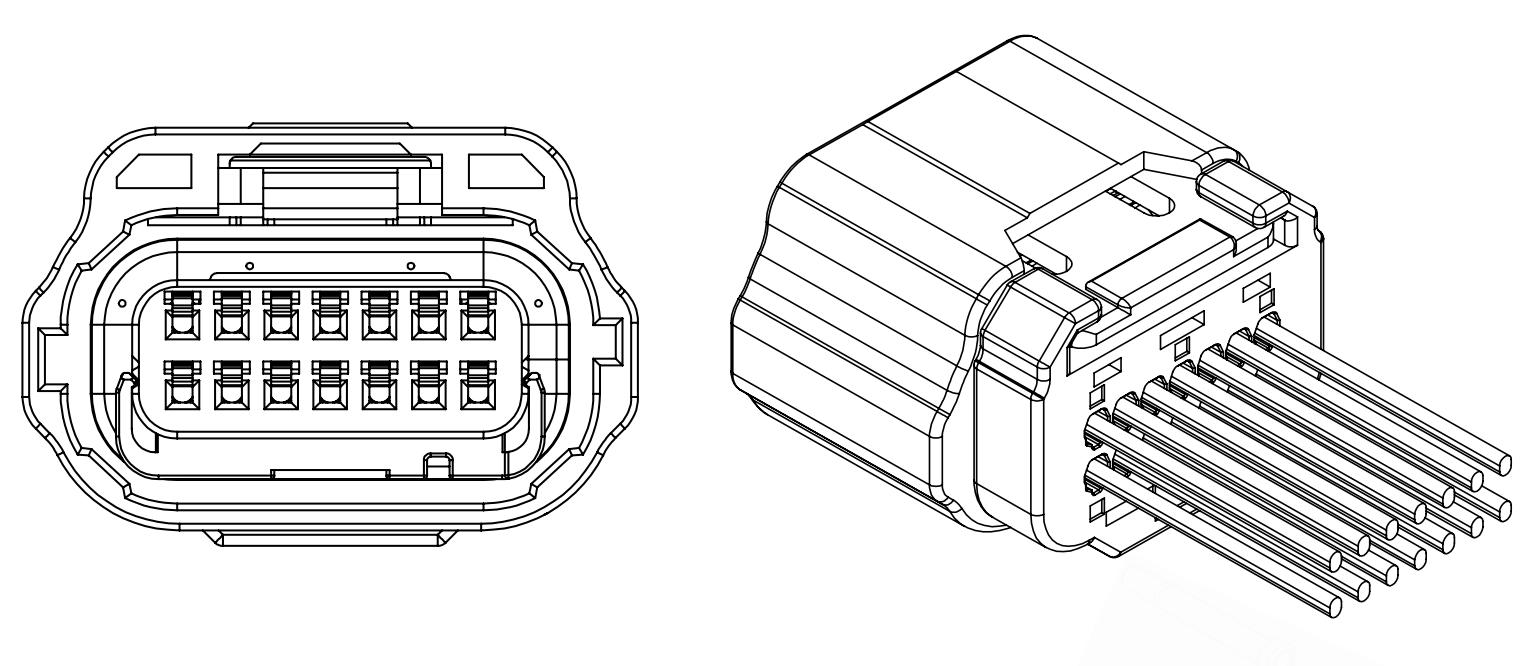

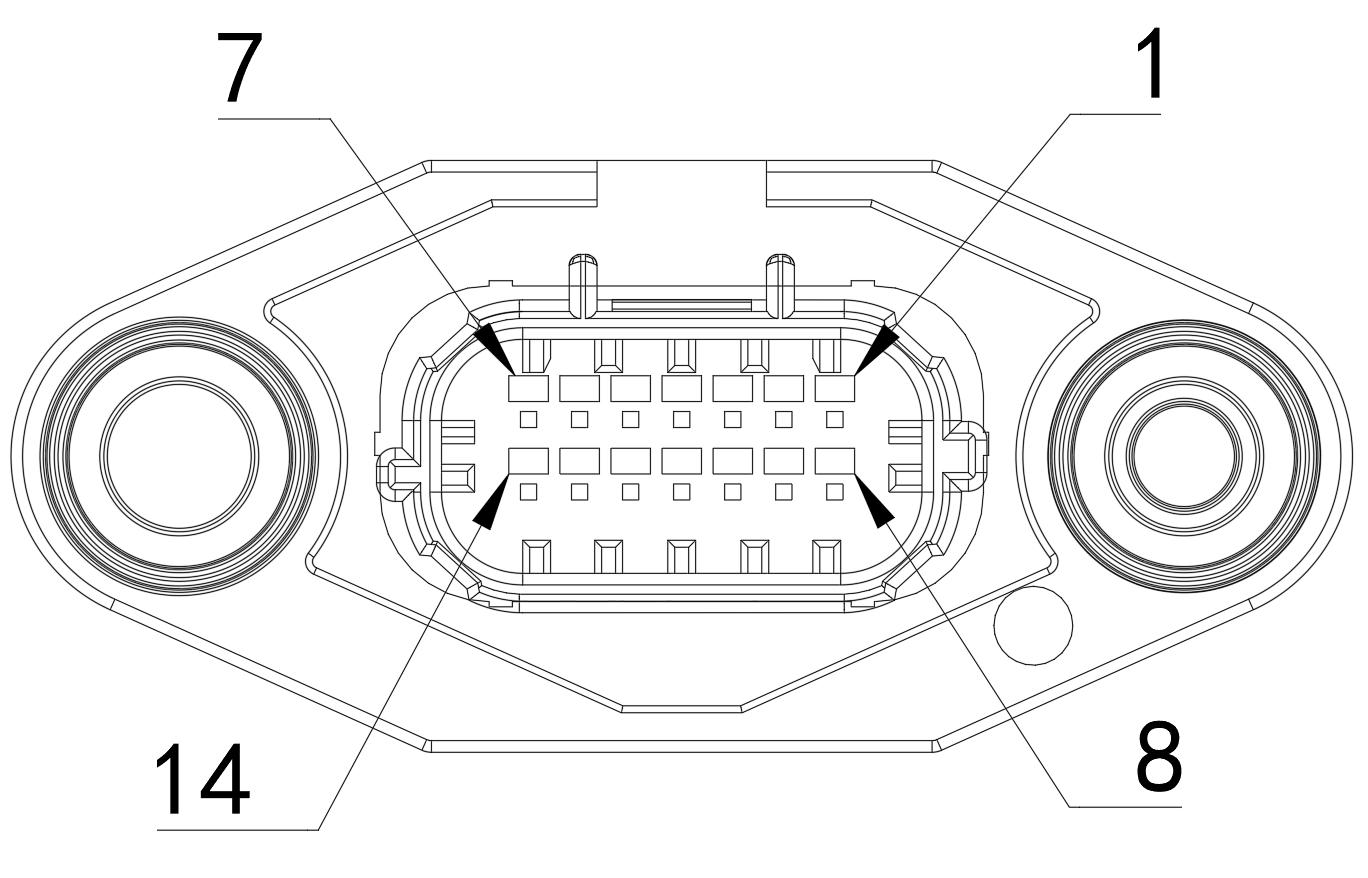

Conector de baixa tensão
