Especificações de desempenho:
(1) Vantagens estruturais e de eficiência
Esta unidade controladora de motor/gerador utiliza o chip TC725 e IGBTs de grau automotivo para alta eficiência, atingindo 98,5% de eficiência do sistema com refrigeração líquida. Oferece alta compatibilidade com fontes de alimentação de 12V/24V, garantindo integração flexível. Algoritmos inteligentes avançados fornecem mecanismos de proteção e anti-vibração em baixa velocidade, tudo dentro de uma arquitetura em conformidade com a norma ISO26262 para segurança funcional.
(2) Desempenho de potência e densidade de potência
Seu desempenho em densidade de potência é excepcional. A potência de pico pode atingir até 100 kW, com opções ajustáveis de 40 kW a 80 kW, conforme necessário. Este projeto oferece compatibilidade flexível com tensões e pode operar em uma faixa de 230 a 450 Vcc. As opções de corrente de pico de fase são de 300/400/500 A para atender a diversas necessidades de aplicação.
(3) Confiabilidade e adaptabilidade ambiental
Este produto possui classificação de proteção IP67, apresentando excelente desempenho à prova de poeira e água, e pode operar de forma estável em ambientes complexos e severos. Ele utiliza um transformador rotativo para obter um feedback preciso da posição do rotor, garantindo um controle de velocidade variável suave e eficiente para a operação do motor elétrico.
(4) Características funcionais
Este sistema de controle eletrônico suporta funções opcionais de diagnóstico UDS e atualizações remotas OTA, permitindo uma manutenção descomplicada. Ele também vem equipado com uma interface de conexão rápida de alta tensão para facilitar a instalação.
(5) Integração de sistemas
Ele suporta comunicação CAN (CANFD e CAN2.0), possui funções de segurança integradas baseadas em transformadores rotativos para detecção de posicionamento e conta com os recursos de registro de dados necessários para depuração do sistema e suporte técnico no local.
| Número de série | Projeto | Descrever | Observação |
| 1 | Configuração da unidade | Controlador de motor/gerador | Opcional |
| 2 | Faixa de tensão operacional | 230-450 Vdc | / |
| 3 | Tensão nominal | 320 Vdc | / |
| 4 | Fonte de alimentação de controle de baixa tensão | 12 V/24 V | / |
| 5 | Corrente de fase de pico | 300/400/500 Braços | Opcional |
| 6 | Potência de pico | 100 kW | Opcional: 40-80 kW |
| 7 | Tipo de sensor de posição | Resolver | / |
| 8 | Dimensões de montagem | / | / |
| 9 | Eficiência do sistema | 98,5% | / |
| 10 | Método de resfriamento | Refrigeração líquida (mistura de 50% de água e etilenoglicol) | / |
| 11 | Protocolo de diagnóstico | UDS (Serviços Unificados de Diagnóstico) | Opcional |
| 12 | Método de atualização | Atualização remota OTA (Over-the-Air) | Opcional |
| 13 | Proteção contra entrada | IP67 | / |
| 14 | Protocolo de comunicação | CAN FD, CAN 2.0 | / |
| 15 | Tipo de conexão de alta tensão | Conector rápido | / |
Vantagem Competitiva Essencial
- Vantagem em Eficiência: A eficiência do sistema atinge 98,5%, o que o coloca em um nível de excelência entre produtos similares. Para a operação de veículos, isso pode gerar economia direta nos custos de energia.
- Design da plataforma: Tensão nominal de 320 V + ampla faixa de tensão de 230 a 450 V. Um único controlador pode ser adaptado a vários modelos de plataforma de veículos, reduzindo o custo de gerenciamento de SKU para os fabricantes de veículos.
Qualidade de nível automotivo: chip TC725 + IGBT de nível automotivo + arquitetura ISO26262. Do chip ao sistema, atende plenamente aos requisitos de nível automotivo.
- Suporte completo ao ciclo de vida: atualização remota OTA opcional + diagnóstico UDS. Isso permite que o serviço pós-venda passe de uma "resposta passiva" para uma "prevenção ativa".
Cenário de aplicação
Este controlador destina-se principalmente aos seguintes modelos de veículos:
1. Veículos comerciais puramente elétricos: caminhões elétricos, veículos de logística
2. Veículos comerciais de longo alcance: caminhões de longo alcance, veículos de logística
3. Equipamentos de máquinas agrícolas: tratores elétricos, colheitadeiras, etc.
4. Máquinas de construção: carregadeiras elétricas, escavadeiras, etc.
Como fornecedor profissional de controladores de motores para veículos comerciais elétricos, nossos produtos têm sido amplamente aplicados nos sistemas de energia de diversos modelos de veículos comerciais.
Especificações da interface

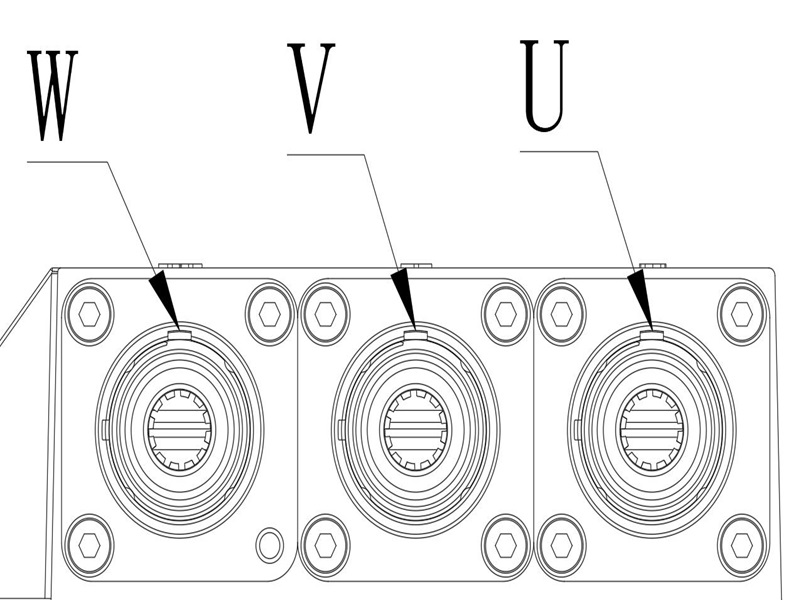

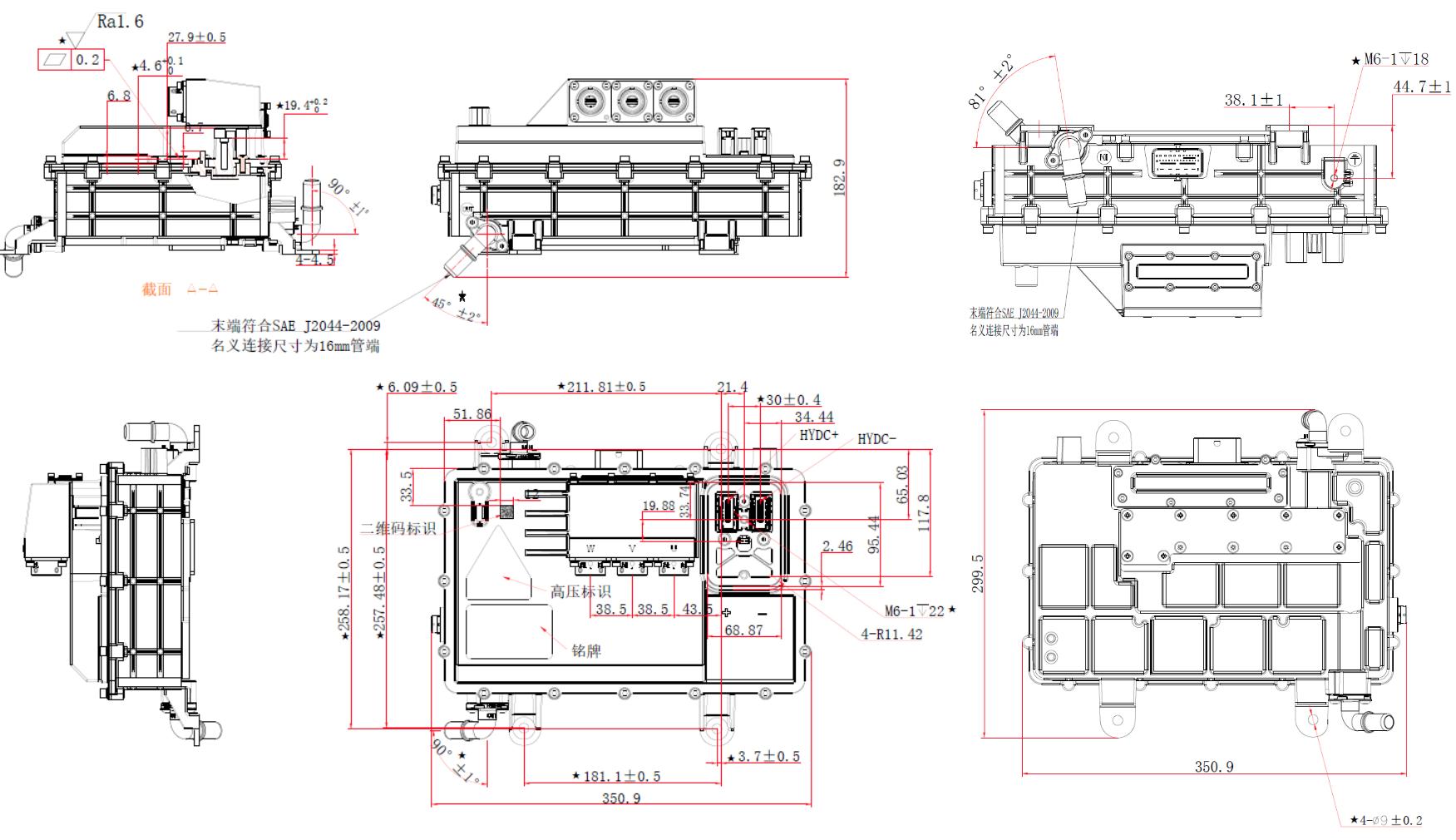

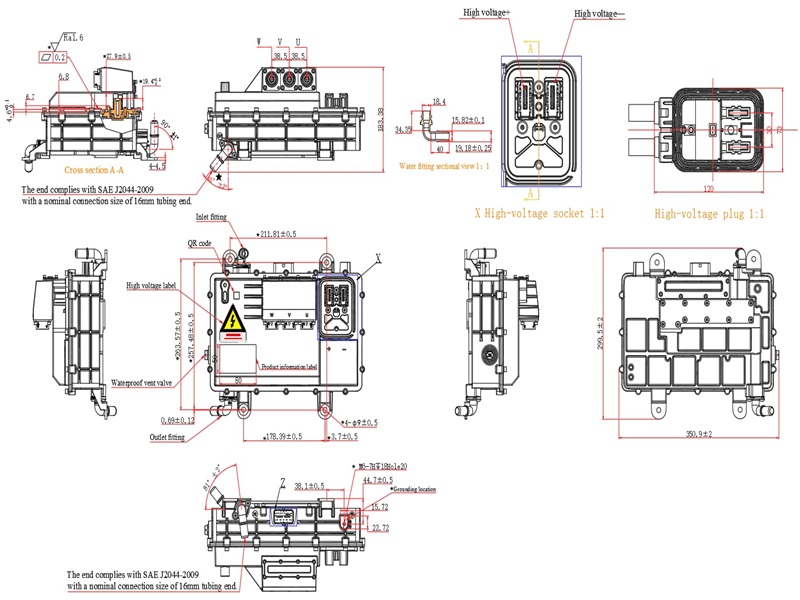

Diagrama de aparência da interface

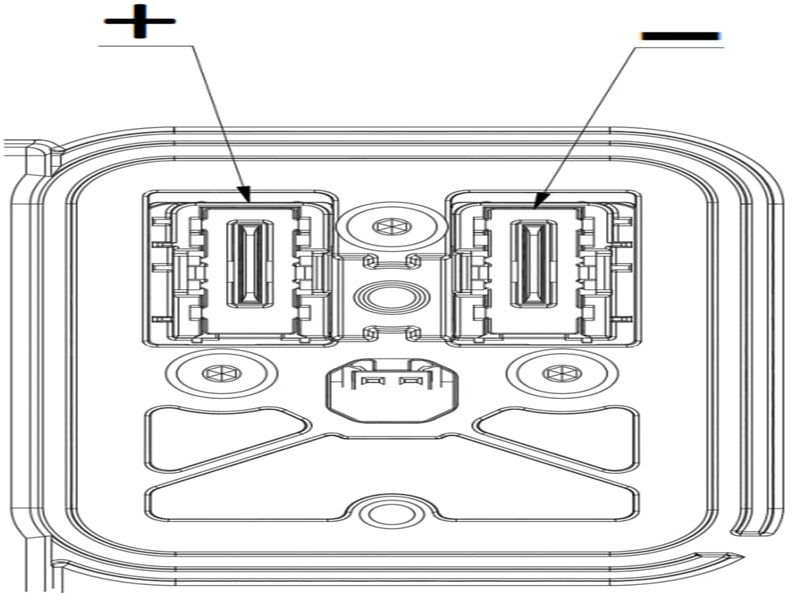

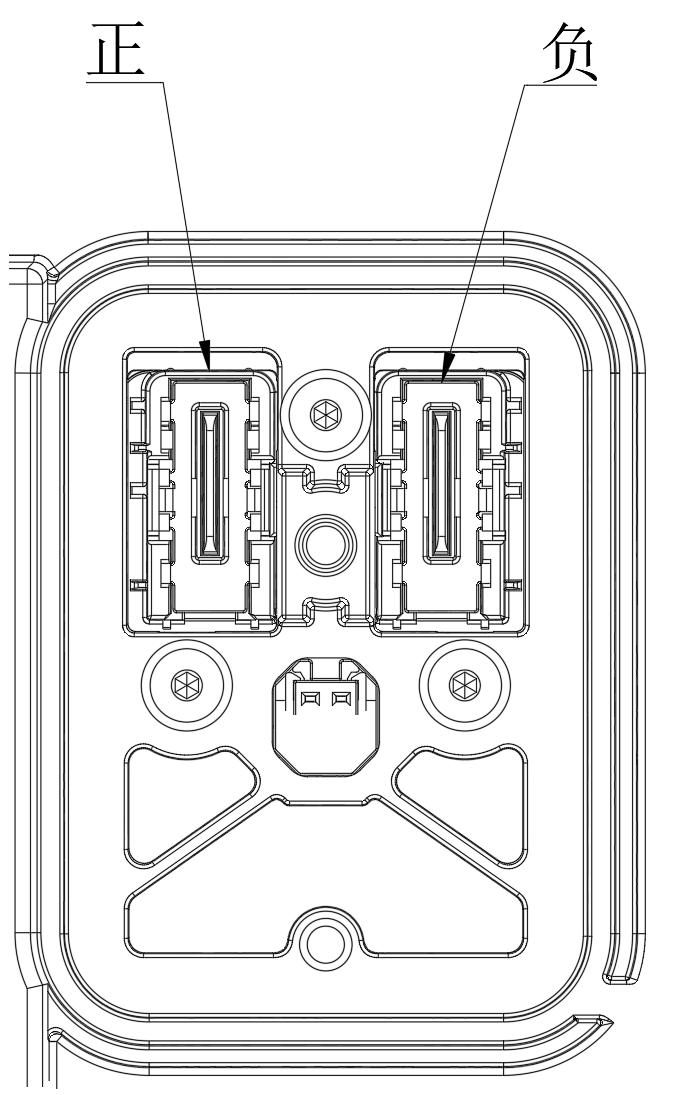

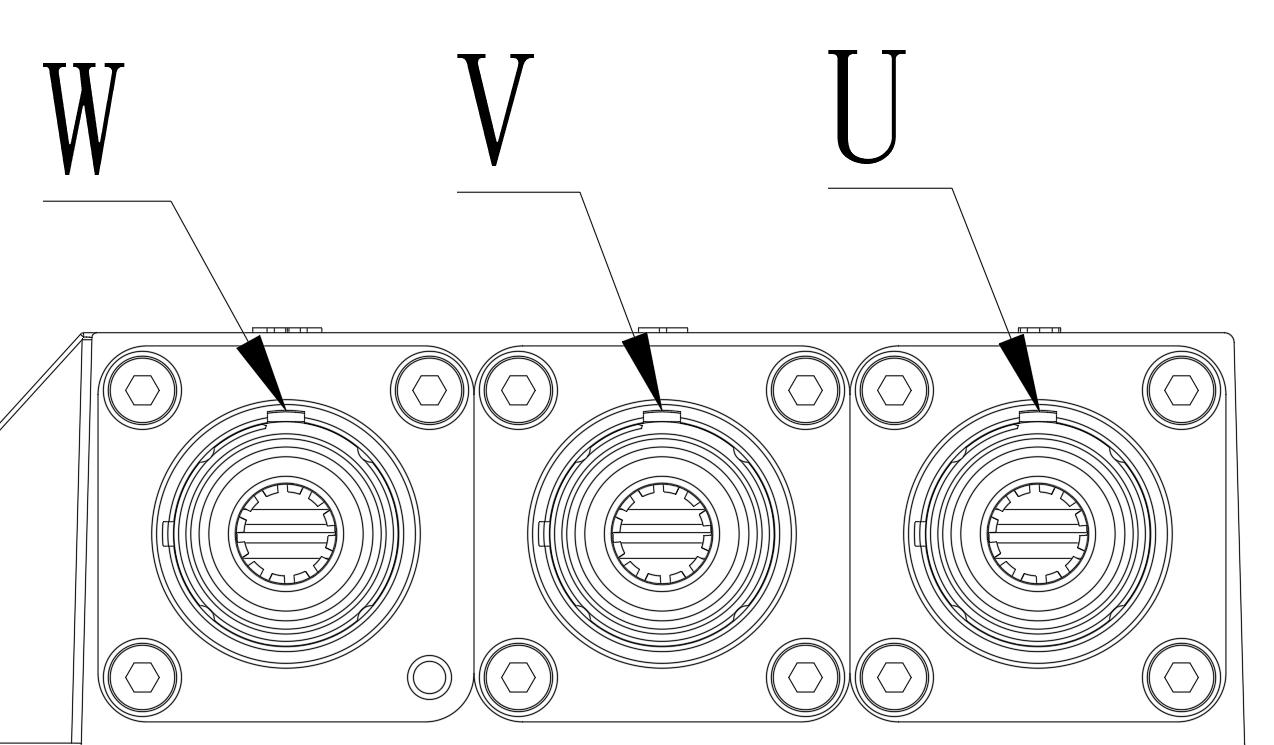

Conector de alta tensão

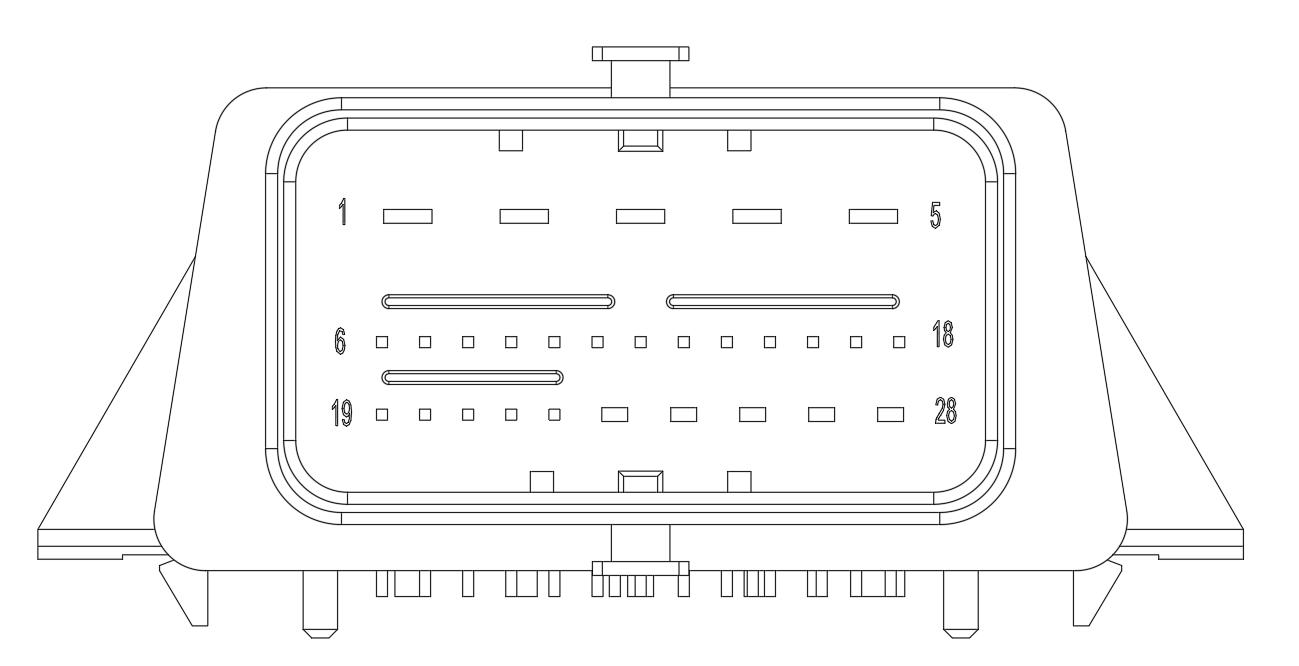

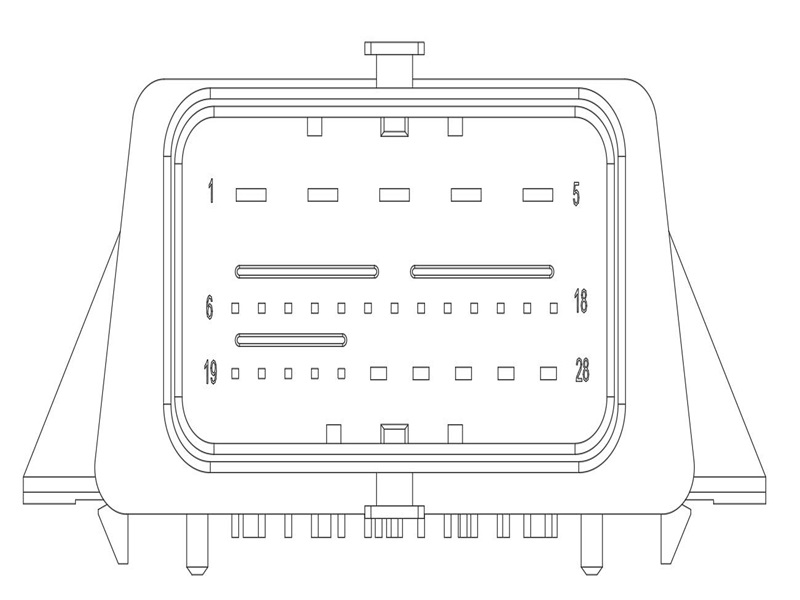

Conector de baixa tensão
Por que escolher a XIAMEN WISEDRV como sua parceira em controladores para veículos comerciais elétricos?
Como fabricante de sistemas de propulsão elétrica, a WISEDRV tem fortalecido continuamente sua competitividade central desde sua fundação, sempre focando na pesquisa e produção independentes de sistemas de propulsão elétrica de novas energias.
- Nós temos vasta experiência no setor - Tendo estado profundamente envolvidos na pesquisa e desenvolvimento de sistemas de acionamento elétrico por muitos anos, nossos produtos foram produzidos em lote e combinados e cooperados com inúmeras marcas líderes nacionais bem conhecidas.
- Nós temos capacidades de personalização Em estreita colaboração com os clientes, fornecemos soluções de controladores personalizadas, desde a seleção e compatibilidade até a integração completa em diferentes plataformas e condições de operação de veículos, como motores de caminhões elétricos, ônibus urbanos, máquinas agrícolas e máquinas de construção. Seja um controlador para motor de caminhão elétrico ou outras necessidades de controle para modelos de veículos comerciais, podemos fornecer a solução ideal.
- Oferecemos Alta qualidade e alta confiabilidade - Os produtos são desenvolvidos e fabricados rigorosamente de acordo com o sistema de gestão da qualidade, atendendo à norma de segurança funcional ISO26262, garantindo um desempenho operacional estável e confiável mesmo sob alta carga e vibração contínua em condições de trabalho complexas.
Além disso, WISEDRV Oferece também uma variedade de soluções de sistemas de transmissão adequadas para veículos comerciais:
Essas soluções atendem às diversas necessidades de diferentes plataformas de veículos.
