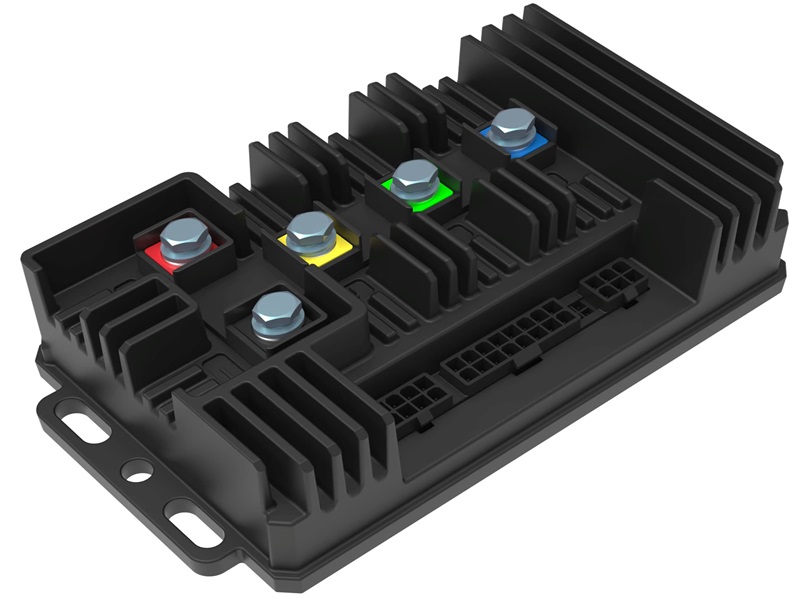

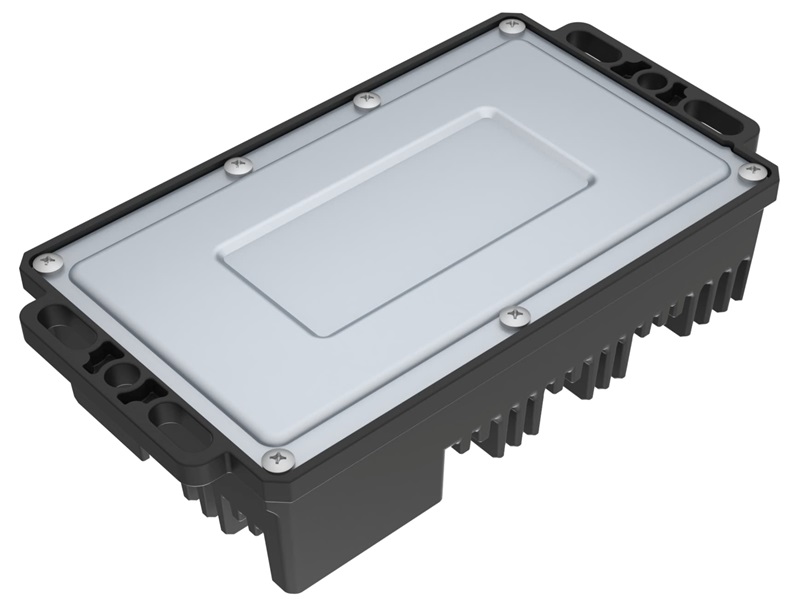

Este produto é adequado para veículos de duas ou três rodas com tamanho entre 60 e 80 polegadas. Pode ser equipado com módulos MOSFET e integra funções como Bluetooth e atualização OTA. O corpo leve em liga de magnésio, combinado com refrigeração a ar natural, proporciona aos usuários alta confiabilidade, potência robusta e uma experiência de operação conveniente.
Pedido (MOQ) :
Based on full container load (FCL); exact quantity varies with the packaging solution of each product.Origem do produto :
Xiamen City,Fujian Province ,ChinaCor :
BlackTempo de espera :
From deposit to vessel loading : 30–35 days for regular bulk orders.
Principais atributos do produto
Controlador de motor específico para veículos de duas ou três rodas, com rotação de 60 a 80 RPM.
Compatível com sensores Hall e encoders magnéticos.
Suporte a ampla faixa de tensão de 35 a 85 Vcc, abrangendo as tensões nominais convencionais de 48/60/72 Vcc.
Corrente nominal de fase: 80 A / Corrente de pico de fase: 260 A, Corrente da barra: 80 A
Conexão de linha única / Suporta protocolos duplos CAN2.0
Design com resfriamento natural por ar, com baixa taxa de falhas.
Especificações de desempenho:

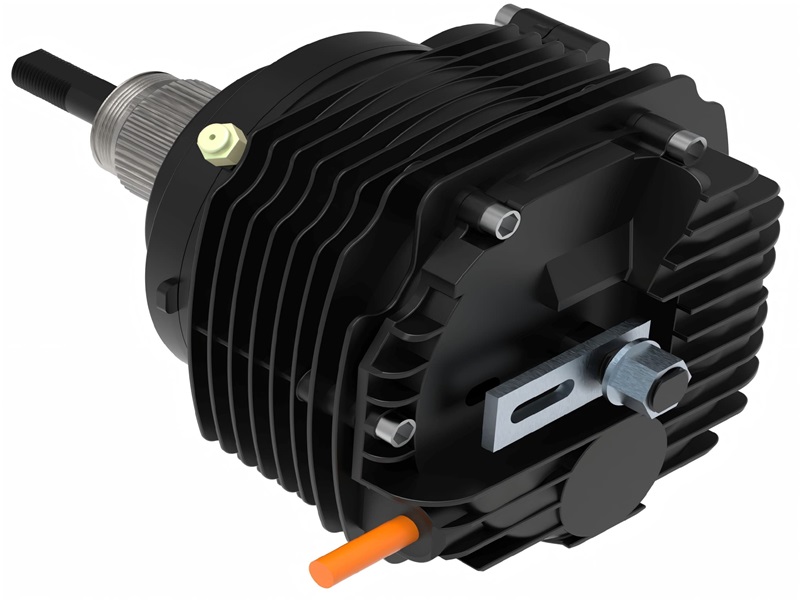

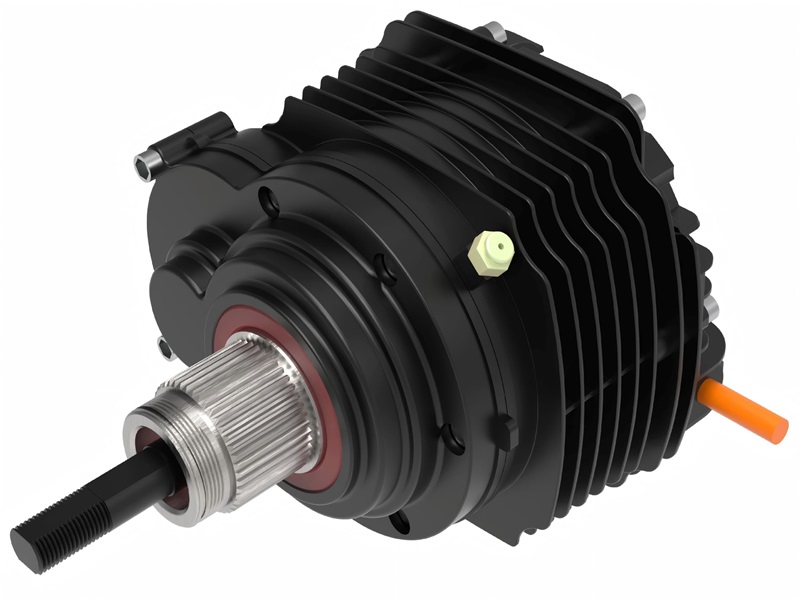

Especificações técnicas do motor
Categoria | Descrição | Especificações |

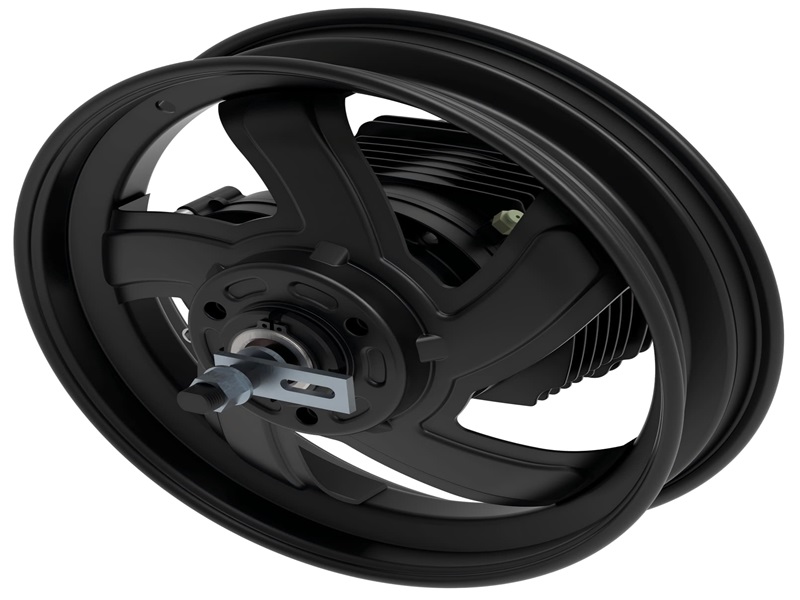

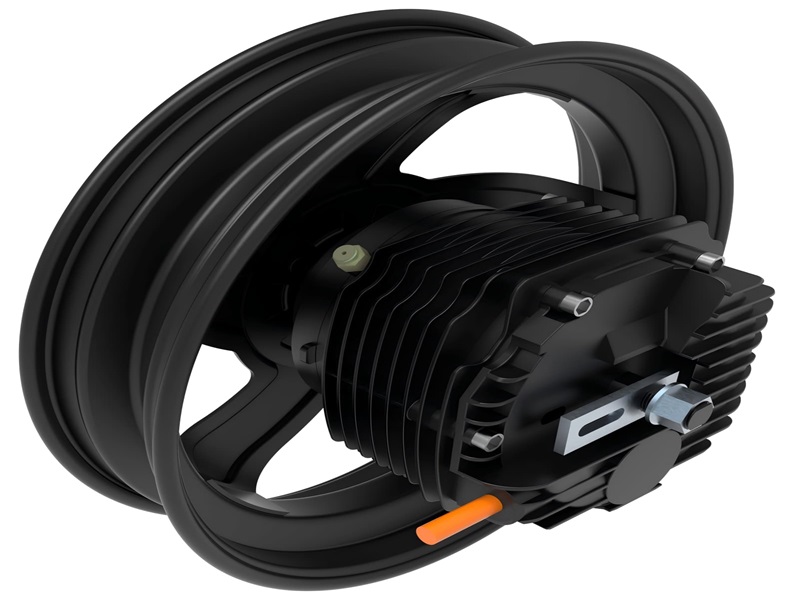

Parâmetros básicos | Tipo de motor (130-32H/35H) | Motor Síncrono de Ímã Permanente (PMSM) |
Posição de instalação | Instalação montada no cubo | |
Tensão nominal de operação (VDC) | 72V | |
Relação de transmissão | 6,69/8,58 | |
Potência nominal / Potência de pico (kW) | 2,5, 3,5, 4,0 kW/6,5 kW | |
Torque nominal/pico (Nm) | 45, 51, 63 Nm/200-270 Nm | |
Velocidade nominal/máxima (rpm) | 520, 750 rpm/930, 1300 rpm | |
Tipo de sensor de posição compatível | ABZ+PWM | |
Eficiência máxima (%) | 93% | |
Pares de postes | 6/8 | |
Peso (kg) | 8.0 | |
Meio Ambiente e Proteção | Temperatura ambiente de operação | -25~60 ℃ |
Classe de isolamento | H | |
Classificação de proteção contra ingresso | IP67 | |
Manutenção da caixa de câmbio | Troca de óleo da transmissão: 165 mL / 3000 km | |
Método de resfriamento | Resfriamento por ar natural |
Especificações técnicas do controlador do motor
Categoria | Descrição | Especificações |
Parâmetros básicos | Tipo de motor | PMSM (Motor Síncrono de Ímã Permanente) |
Tensão nominal de operação (VDC) | 72V | |
Faixa de tensão operacional (VDC) | 60-110V | |
Corrente de pico do barramento (A) | 80A | |
Corrente de saída de pico (A) | 260A | |
Potência nominal (kW) | 2,5 kW | |
Potência de pico (kW) | 4,0 kW | |
Tipo de sensor de posição compatível | ABZ+PWM | |
Tipo de sensor de temperatura compatível | KTY84-130 | |
Desempenho e Comunicação | Eficiência máxima (%) | 98% |
Protocolo de comunicação | Comunicação CAN | |
Modo de controle | Velocidade | |
Meio Ambiente e Proteção | Temperatura ambiente de operação | -25~60℃ |
Classificação de proteção contra ingresso | IP67 | |
Método de resfriamento | Resfriamento por ar natural |

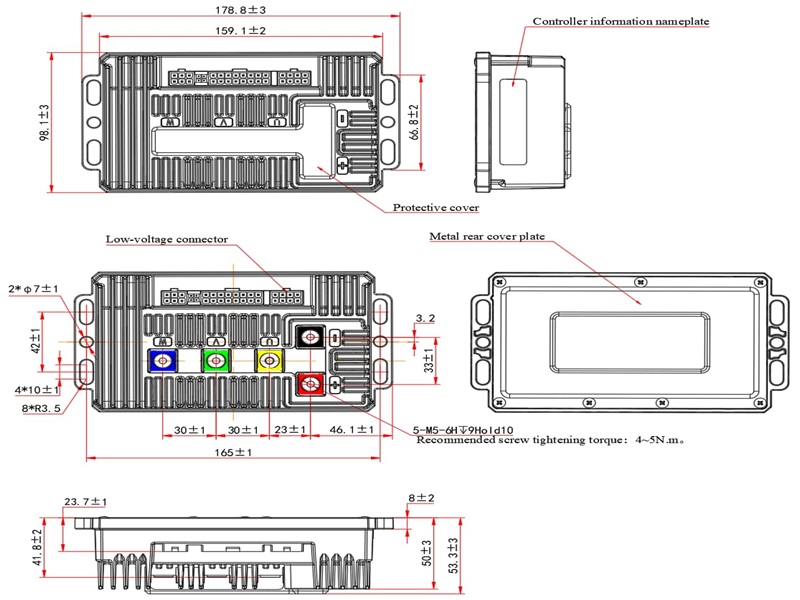

Diagrama de aparência da interface
Diagrama de aparência da interface

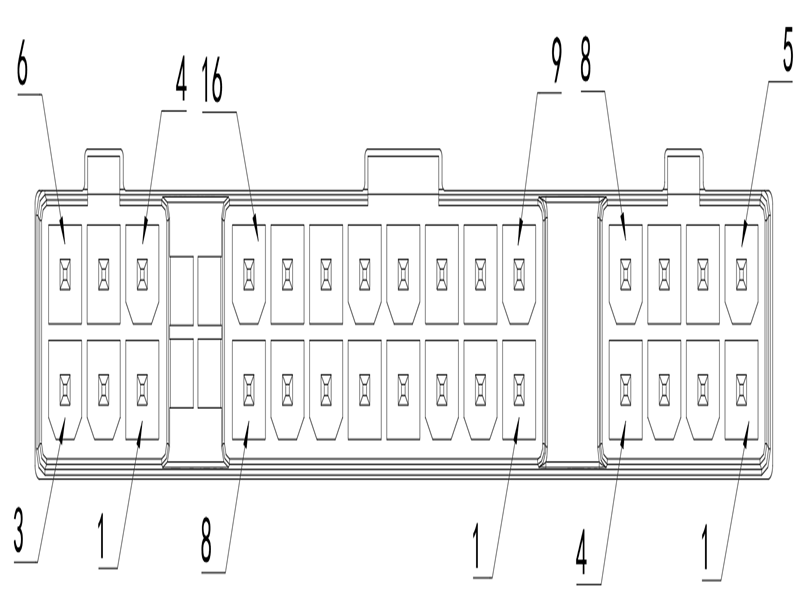

Diagrama de interface do conector de baixa tensão
Cenário de aplicação
Ampla compatibilidade: Adequado para velocidades entre 60 e 80 km/h. veículos elétricos de duas rodas, triciclos e outros cenários de transporte puramente elétrico, fornecendo suporte de controle de energia estável e confiável para deslocamentos diários.
Por que nos escolher?
1. Compatibilidade total com todos os cenários: Abrange uma ampla faixa de tensão de 35 a 85 V para veículos convencionais, compatível com sensores duplos Hall/encoder magnético, adequado para modelos de duas e três rodas, reduzindo os custos de seleção.
2. Projeto de alta confiabilidade: Carcaça em liga de magnésio + refrigeração por ar natural, testada em todas as condições de trabalho, incluindo altas e baixas temperaturas, vibração e névoa salina, atendendo aos requisitos de confiabilidade de nível automotivo, compatível com a seleção de módulos MOSFET e com o protocolo CAN.
3. Redução inteligente dos custos operacionais: Integra o diagnóstico UDS com a atualização remota OTA, permitindo o diagnóstico de falhas e a iteração de algoritmos sem desmontagem, reduzindo significativamente os custos operacionais de pós-venda no exterior.
Perguntas frequentes
P1: Qual a compatibilidade de voltagem deste controlador? Em que tipos de veículos ele é compatível?
R: Sim, é totalmente compatível. A tensão nominal do produto varia de 48/60/72 Vcc e a faixa de tensão de operação é de 35 a 85 Vcc. É compatível com veículos de três tipos de tensão, eliminando a necessidade de substituição do controlador. Oferece uma solução completa para atender às necessidades de aquisição de todas as séries de veículos.
Q2: Qual é a finalidade da seleção do módulo MOSFET?
A: Com base no projeto de hardware do produto, o módulo MOSFET pode ser selecionado. De acordo com os requisitos de potência e carga do modelo de veículo do cliente, o desempenho da potência de saída pode ser otimizado para atender às demandas de energia de diferentes cenários.
P3: O produto possui capacidade de comunicação?
A: O produto suporta dois métodos de comunicação: comunicação em linha única e CAN 2.0. Ele pode se conectar rapidamente aos sistemas de controle eletrônico dos principais veículos de duas ou três rodas. A equipe técnica oferece suporte gratuito para adaptação de protocolo.
Q4: O método de resfriamento do produto atende aos requisitos para pilotagem em alta velocidade?
A: O produto utiliza refrigeração natural por ar para dissipação de calor, o que atende às necessidades de refrigeração para condução contínua em alta velocidade. É estável e confiável.
