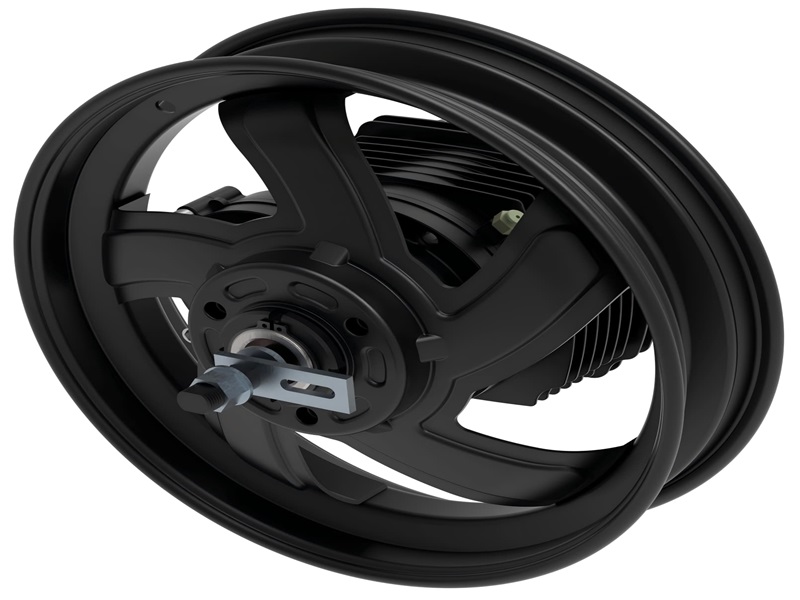

Projetado para veículos de duas rodas de alta velocidade (60-80 km/h), triciclos elétricos e veículos leves de logística.
— Apresentando uma estrutura leve em liga de magnésio de nível aeroespacial
——módulos MOSFET opcionais de alta eficiência
——Com detecção de velocidade da roda integrada, depuração Bluetooth, diagnóstico UDS e atualizações remotas OTA,
Número do projeto :
Drive System Platform（BA22）Pedido (MOQ) :
Based on full container load (FCL); exact quantity varies with the packaging solution of each product.Pagamento :
Prepayment requiredOrigem do produto :
Xiamen City,Fujian Province ,ChinaCor :
BlackTempo de espera :
From deposit to vessel loading : 30–35 days for regular bulk orders.
Especificações de desempenho:

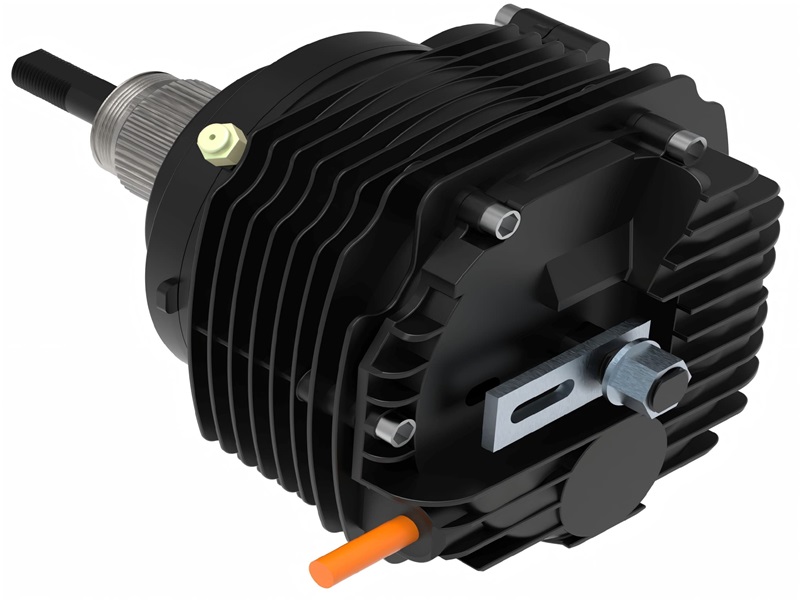

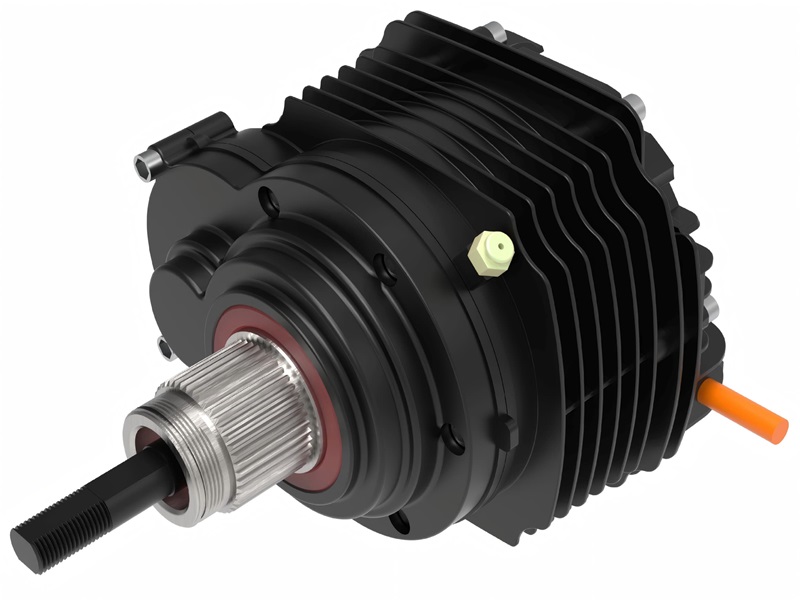

Especificações técnicas do motor
Categoria | Descrição | Especificações |
Parâmetros básicos | Tipo de motor (130-32H/35H) | Motor Síncrono de Ímã Permanente (PMSM) |

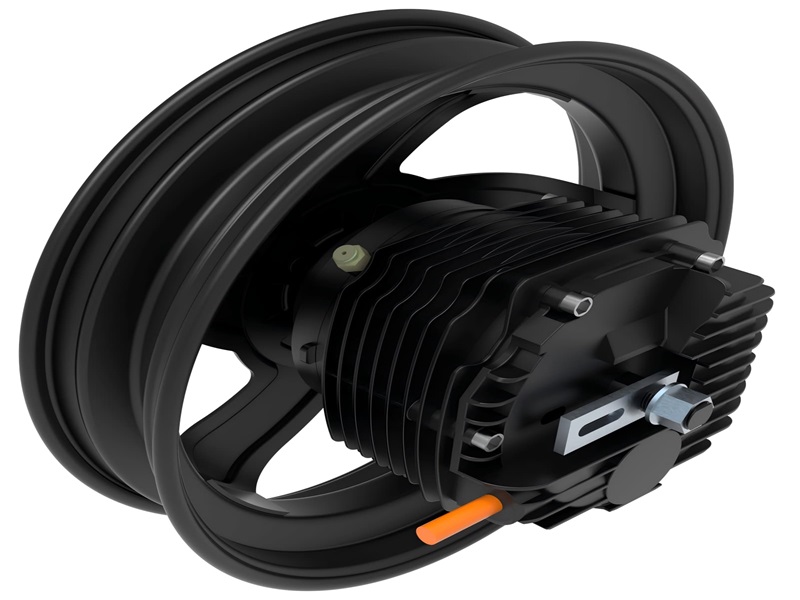

Posição de instalação | Instalação montada no cubo | |
Tensão nominal de operação (VDC) | 72V | |
Relação de transmissão | 6,69/8,58 | |
Potência nominal / Potência de pico (kW) | 2,5, 3,5, 4,0 kW/6,5 kW | |
Torque nominal/pico (Nm) | 45, 51, 63 Nm/200-270 Nm | |
Velocidade nominal/máxima (rpm) | 520, 750 rpm/930, 1300 rpm | |
Tipo de sensor de posição compatível | ABZ+PWM | |
Eficiência máxima (%) | 93% | |
Pares de postes | 6/8 | |
Peso (kg) | 8.0 | |
Meio Ambiente e Proteção | Temperatura ambiente de operação | -25~60 ℃ |
Classe de isolamento | H | |
Classificação de proteção contra ingresso | IP67 | |
Manutenção da caixa de câmbio | Troca de óleo da transmissão: 165 mL / 3000 km | |
Método de resfriamento | Resfriamento por ar natural |

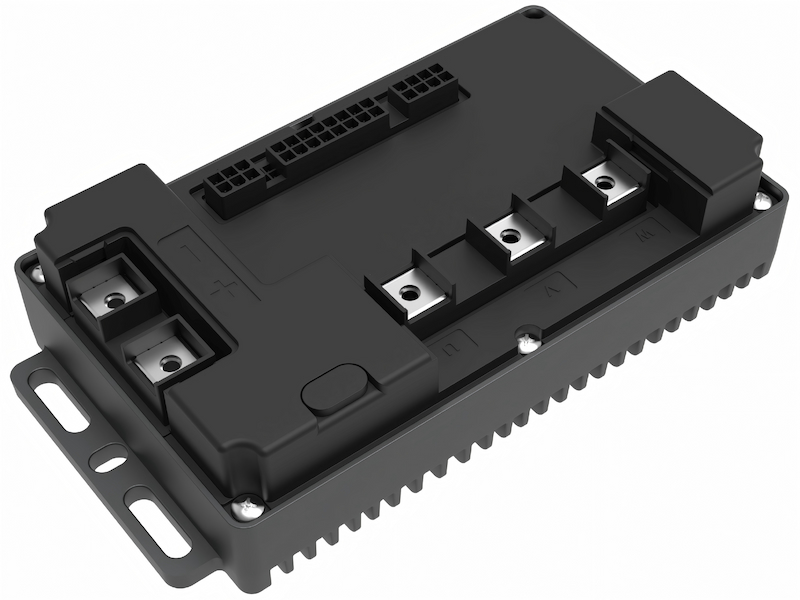

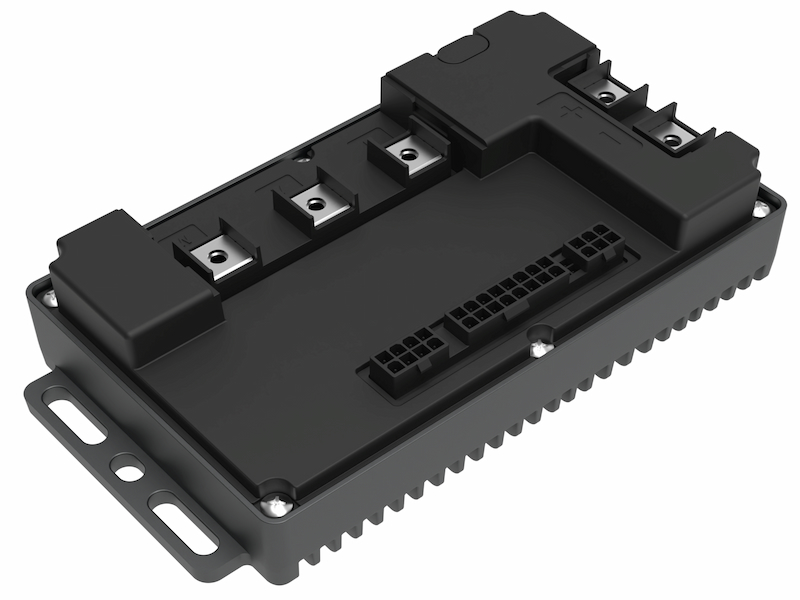

Especificações técnicas do controlador do motor
Categoria | Descrição | Especificações |
Parâmetros básicos | Tipo de motor | PMSM (Motor Síncrono de Ímã Permanente) |
Tensão nominal de operação (VDC) | 84V | |
Faixa de tensão operacional (VDC) | 60-110V | |
Corrente de pico do barramento (A) | 100A | |
Corrente de saída de pico (A) | 300A | |
Potência nominal (kW) | 4,0 kW | |
Potência de pico (kW) | 7,0 kW | |
Tipo de sensor de posição compatível | SALÃO | |
Tipo de sensor de temperatura compatível | PTC/NTC | |
Desempenho e Comunicação | Eficiência máxima (%) | 98% |
Protocolo de comunicação | Comunicação CAN | |
Modo de controle | Torque | |
Meio Ambiente e Proteção | Temperatura ambiente de operação | -25~60℃ |
Classificação de proteção contra ingresso | IP67 | |
Método de resfriamento | Resfriamento por ar natural |
Especificações da interface

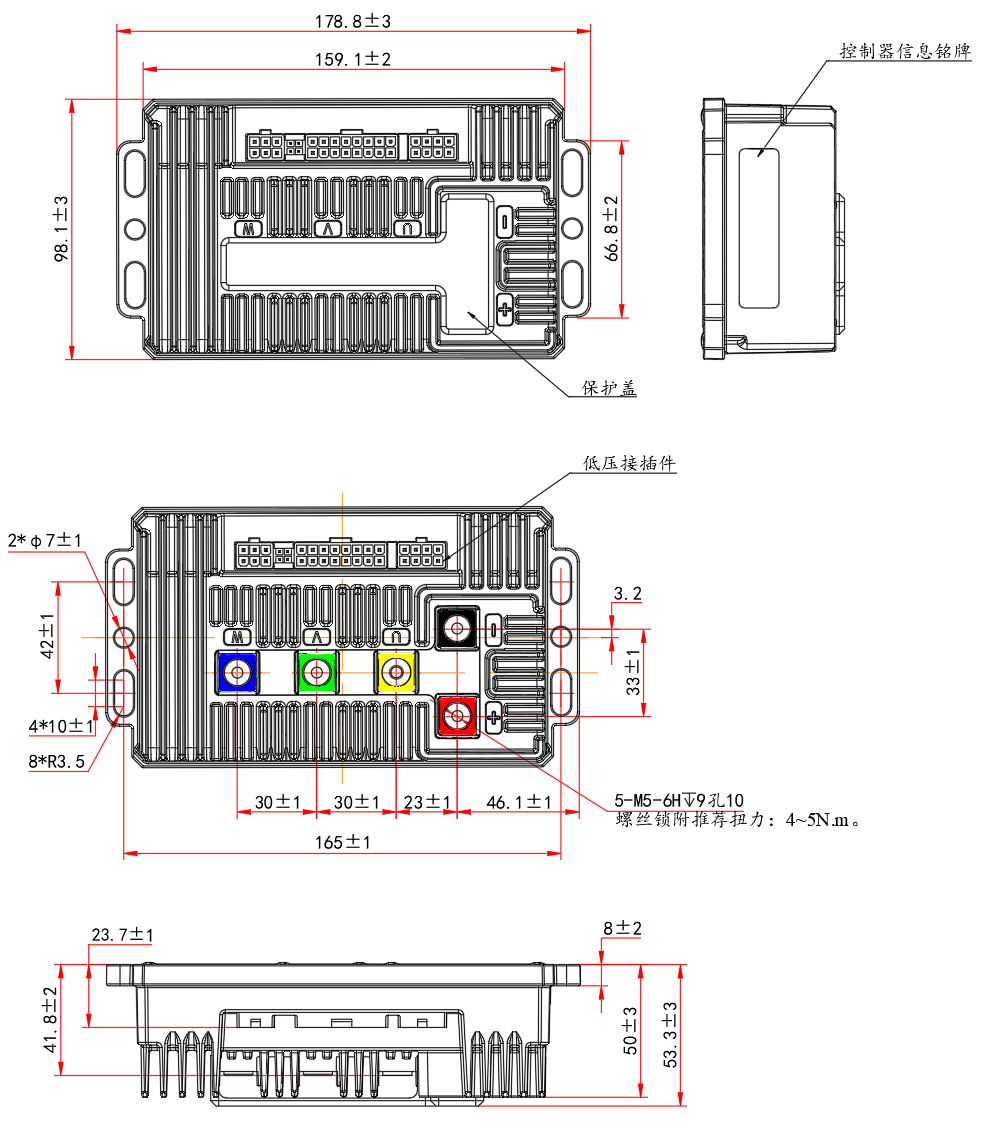

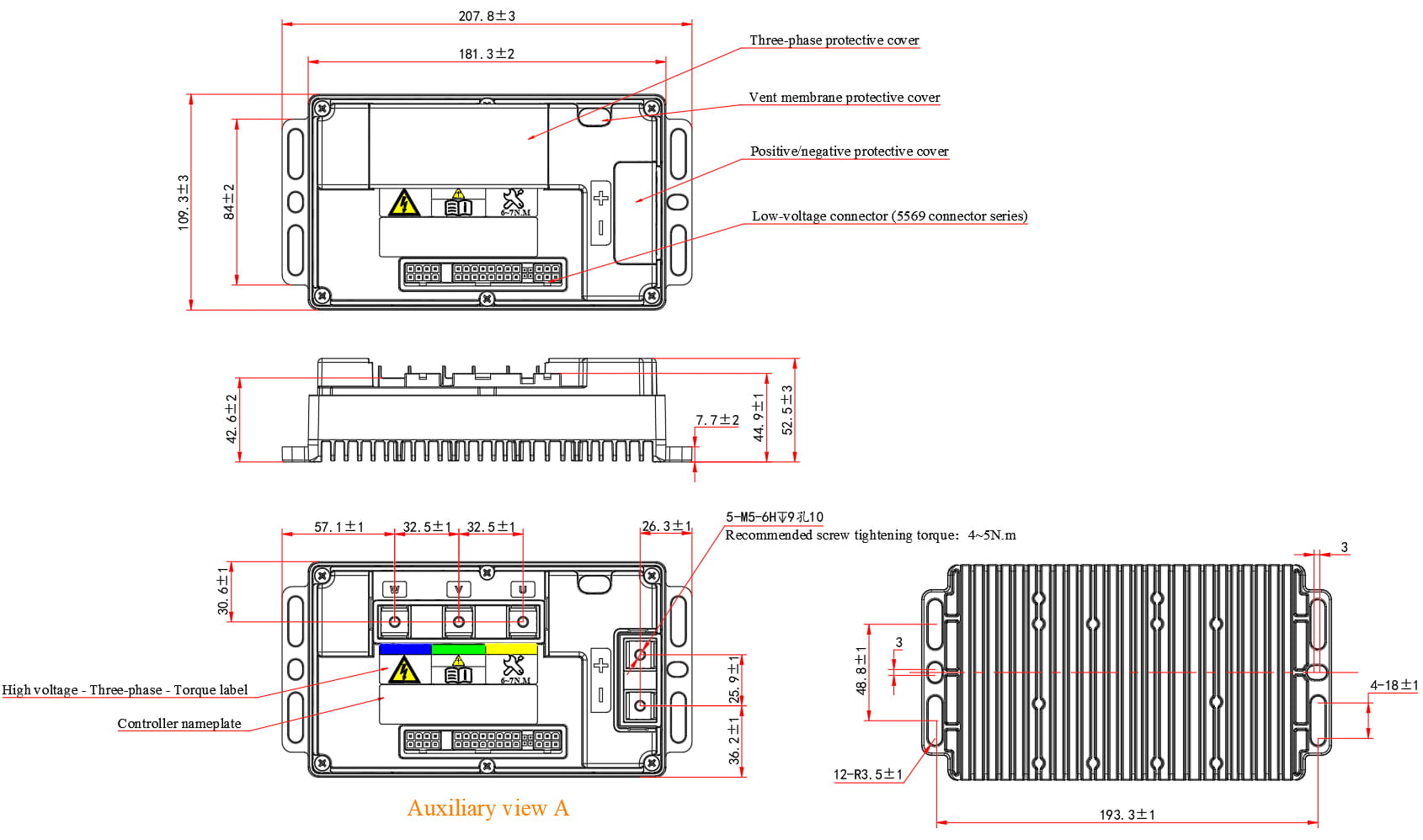

Diagrama de aparência da interface

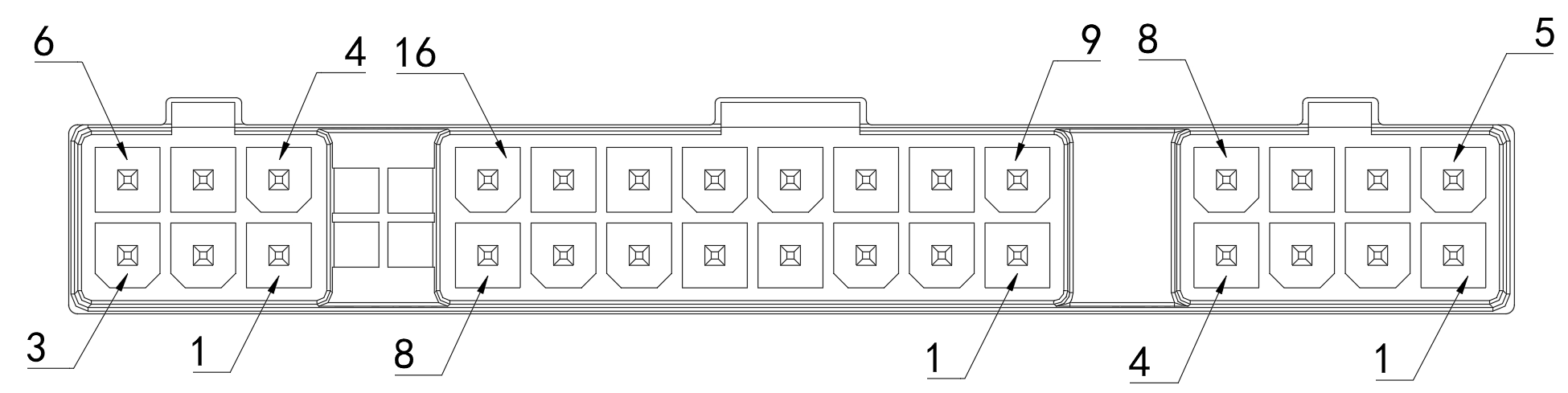

Diagrama de interface do conector de baixa tensão
Garantia de fábrica e controle de qualidade
1. Nossa base de produção segue os seguintes padrões: oficina livre de poeira Os controladores são fabricados seguindo padrões rigorosos e operam em um ambiente limpo, eliminando efetivamente a interferência de poeira e eletricidade estática nos circuitos de precisão, garantindo a estabilidade e a consistência de cada controlador.
2. Nós temos um equipe de P&D profissional experienteCom membros centrais que possuem muitos anos de experiência em P&D na área de motores de novas energias e controle eletrônico, eles podem responder rapidamente às necessidades personalizadas dos clientes e fornecer um serviço completo, desde o projeto até o suporte técnico.
3. Em termos de capacidade de produção e cadeia de suprimentos, nós temos reservas de estoque suficientes e um sistema de gestão da cadeia de suprimentos maduroGarantimos um fornecimento estável e cronogramas de entrega controláveis. Ao mesmo tempo, contamos com uma equipe de produção bem estabelecida e procedimentos operacionais padronizados, além de rigorosas inspeções de qualidade, para assegurar a entrega estável de pedidos em larga escala.
Por que nos escolher?
1. Leveza e potência incomparáveis
Fabricado em liga de magnésio leve, reduzindo o peso em aproximadamente 30% em comparação com as carcaças de alumínio tradicionais, o que melhora significativamente a autonomia e a dirigibilidade do veículo. Disponível em duas classificações de corrente (nominal 80A/100A, pico 260A/300A), adaptando-se perfeitamente a uma ampla faixa de tensão de 48V a 96V.
2. Integração de Inteligência
Diga adeus às caixas pretas tradicionais. A funcionalidade Bluetooth integrada permite a depuração móvel direta, reduzindo o tempo de calibração na linha de produção; suporta UDS (Unified Diagnostic Services) em conformidade com os padrões de solução de problemas automotivos; apresenta recursos de atualização OTA (Over-The-Air), permitindo iterações de recursos sem recalls de veículos.
3. Personalização flexível
Módulos MOSFET opcionais de alto desempenho. Compatíveis com sensores Hall e encoders magnéticos (5V-12V), adequados para diversos motores convencionais. Suporta comunicação One-Wire/CAN2.0 para integração perfeita com as arquiteturas veiculares existentes. O design de resfriamento a ar natural utiliza o fluxo de ar do veículo para dissipação de calor eficiente, garantindo confiabilidade sem necessidade de manutenção.
Procurando por Plataforma de sistema de acionamento 100% EV
Entre em contato com nossa equipe técnica hoje mesmo para solicitar a ficha técnica detalhada, modelos 3D e testes de amostra. Deixe-nos ajudar a tornar seus veículos especiais de nova energia mais competitivos. Informações de contato: wisedrv@wiseelec.cn
