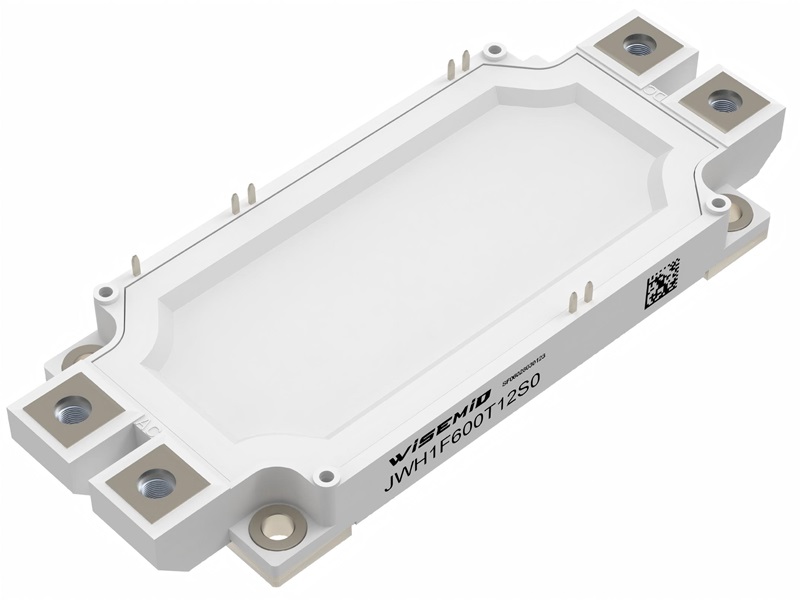

A tensão de bloqueio de energia deste módulo foi aumentada para 1200V. Ele apresenta alta capacidade de curto-circuito e uma temperatura de junção de operação de 150°C. Utiliza um substrato de cobre e encapsulamento padrão, sendo adequado para conversores de frequência, sistemas de alimentação ininterrupta (UPS), acionamentos de motores e geração de energia solar. Suporta produção em massa e os terminais tipo array podem ser personalizados conforme a necessidade, proporcionando adaptação flexível a diversas topologias de circuito.
Principais características do produto
1. Projeto de resistência de alta tensão de 1200 V
A tensão de ruptura foi elevada para 1200V, adequada para sistemas industriais de alta tensão, com resistência à tensão estável e forte resistência a choques.
2. Saída de alta potência e alta corrente de 600 A
A corrente contínua nominal é de 600A, e a corrente de pico pode atingir 1200A, atendendo aos requisitos de conversão de frequência de alta potência e cenários de acionamento.
3. Estrutura Avançada de Corte de Campo/Porta de Ranhura
Estrutura Trench Gate + Field Stop, reduzindo a perda de condução, melhorando a eficiência e a confiabilidade da comutação.
4. Monitoramento de temperatura NTC integrado em tempo real
Termistor NTC integrado, que permite o controle preciso da temperatura, melhorando a estabilidade do sistema a longo prazo.
5. Alta capacidade de curto-circuito para maior segurança
Excelente capacidade de corrente de curto-circuito, adequada para cargas industriais pesadas, partidas e paradas frequentes e outros cenários de alta demanda.
6. Placa de base de cobre + Embalagem padrão. Excelente dissipação de calor.
Menor resistência térmica da placa de base de cobre, rápida dissipação de calor, maior vida útil.
7. Operação estável em ampla faixa de temperatura, de nível industrial
Adaptável a ambientes hostis, adequado para uso externo e em instalações industriais.
Cinco razões para escolher a WISEDRV
1. Design original - Qualidade estável e controlável
Módulo IGBT desenvolvido internamente, desde o projeto do chip até a embalagem e os testes, com controle total do processo, garantindo alta consistência e baixa taxa de falhas.
2. Alto desempenho e preço acessível - Fornecimento estável
Alto desempenho, melhor preço, entrega mais rápida e suporte para fornecimento estável de lotes.
3. Testes rigorosos - Garantia confiável
Cada módulo passa por múltiplos testes de confiabilidade, como tensão suportável de isolamento, resistência térmica, características de comutação e ciclos de alta/baixa temperatura.
4. Suporte técnico centralizado
Fornecer soluções de aplicação, sugerir soluções adequadas, orientar no projeto de dissipação de calor e colaborar tecnicamente.
5. Estoque de Produtos - Produção em Massa
Disponibilidade regular de estoque, aceita pedidos em lote e oferece entrega rápida sem atrasar os ciclos do projeto.
Cenários de aplicação aplicáveis
Conversor de Frequência
Fonte de alimentação ininterrupta
Acionamentos de motores
Energia solar
Nossa fábrica e capacidades de produção
1. Linha de produção moderna de embalagens de módulos IGBT.
2. Adoção de estrutura de embalagem padrão industrial.
3. Inspeção completa na saída da fábrica para garantir a consistência do produto.
4. Rigorosa proteção eletrostática e oficina livre de poeira.
5. Equipado com laboratórios de envelhecimento e confiabilidade em altas e baixas temperaturas.
Parâmetros de especificação:
IGBT, inversor
Valores máximos nominais
Parâmetro | Símbolo | Condições | Valor | Unidade |
Tensão coletor-emissor | VCES | Tvj=25℃ | 1200 | V |
Corrente direta CC contínua | ICnom | TC=75℃ Tvj máximo=175℃ | 600 | A |
Corrente direta de pico repetitiva | ICRM | tp=1 ms | 1200 | A |
Dissipação total de potência | Ptotal | TC=25℃, Tvj máximo=175℃ | 2727 | W |
tensão de pico entre porta e emissor | VGES |
| ±30 | V |
Valores característicos
Parâmetro | Símbolo | Condições | Valor | Unidade | |||
MÍN. | Tipo. | MÁX. | |||||
tensão de saturação coletor-emissor | VCE(sat) | VGE = 15 V, IC = 600 A | Tvj = 25℃ Tvj=125℃ Tvj=150℃ | - - - | 2.31 2,86 2,98 | 3 - - | V |
tensão de limiar de porta | VGE(th) | IC = 23 mA, VCE = VGE, Tvj = 25℃ | 4.0 | 6.11 | 7.0 | V | |
Corrente de corte coletor-emissor | ICES | VCE = 1200 V ,VGE = 0 V Tvj = 25℃ | - | - | 1 | mA | |
corrente de fuga entre porta e emissor | IGES | VCE = 0 V, VGE = 20 V, Tvj = 25℃ | - | - | 400 | nA | |
Taxa de entrada | QG | VCC = 600 V, IC = 600 A, VGE = 15 V | - | 3260 | - | nC | |
Tempo de atraso na ativação | td(ligado) | VCE=600V, IC = 600A, VGE = ±15V, RG= 10,0 Ω | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 0,52 0,45 0,43 | - - - | μs |
Tempo de subida, carga indutiva | tr | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 0,27 0,29 0,30 | - - - | ||
Tempo de retardo de desligamento, carga indutiva | td(desligado) | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 1,27 1,33 1,34 | - - - | ||
Tempo de queda, carga indutiva | tf | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 0,51 0,51 0,47 | - - - | ||
Perda de energia por pulso ao ativar | Eem | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 174 220 238 | - - - | mJ | |
Desativar a perda de energia por pulso | Edesligado | Tvj = 25℃ Tvj=125℃ Tvj=150℃ | - - - | 172 175 169 | - - - | ||
Dados SC | ISC | VGE =15 V,VCC = 600 V tP = 10 µs, Tvj = 150℃ | - | 2734 | - | A | |
Resistência térmica, junção-carcaça | RthJC | por IGBT | - | - | 0,055 | K/W | |
Temperatura em condições de comutação | Tvj op |
| -40 | - | 150 | ℃ | |
Diodo, inversor
Valores máximos de classificação
Parâmetro | Símbolo | Condições | Valor | Unidade |
Tensão reversa de pico repetitiva | VRRM | Tvj=25°C | 1200 | V |
Corrente direta CC contínua | IF |
| 600 | A |
Corrente direta de pico repetitiva | IFRM | tp=1 ms | 1200 | A |
Valores característicos
Parâmetro | Símbolo | Condições | Valor | Unidade | |||
MÍN. | Tipo. | MÁX. | |||||
Tensão direta | VF | VGE = 0V, IF = 600 A | Tvj = 25℃ Tvj=125℃ Tvj=150℃ | - - - | 2,34 2,39 2.41 | 3.0 - - | V |
Corrente de recuperação reversa de pico | IRM | VR = 600 V, -diF/dt=631A/µs (Tvj=150°C) IF= 600 A VGE=-15 V | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 125 205 228 | - - - | A |
Taxa de recuperação | Qr | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 7,70 7,76 7,58 | - - - | μC | |
Energia de recuperação reversa por pulso | Erecomendação | Tvj= 25℃ Tvj=125℃ Tvj=150℃ | - - - | 6,72 19.3 25,5 | - - - | mJ | |
Resistência térmica, junção-carcaça | RthJC | por diodo | - | - | 0,097 | K/W | |
Temperatura em condições de comutação | Tvj op |
| -40 | - | 150 | ℃ | |
Termistor NTC
Valores característicos
Parâmetro | Símbolo | Condições | Valor | Unidade |
Resistência nominal | R25 | TNTC=25℃ | 5,00 | kΩ |
Desvio de R100 | |∆R|/R | TNTC = 100°C, R100 = 493 Ω | 5 | % |
Valor B | B25/50 | Calculado a partir do valor da resistência em 25℃e 50℃ | 3375 | K |
Valor B | B25/80 | Calculado a partir do valor da resistência em 25℃ e 80℃ | 3411 | K |
Valor B | B25/100 | Calculado a partir do valor da resistência em 25℃e 100℃ | 3433 | K |
Módulo
Parâmetro | Símbolo | Condições | Valores | Unidade |
tensão de teste de isolamento | VISOL, | RMS, f=0 Hz, t=1,2 s | 4,7 | kV |
Material da placa de base do módulo |
|
| Cu |
|
Material de isolamento interno |
|
| Al2O3 |
|
Distância de rastejamento |
| Terminal para dissipador de calor De terminal para terminal | 15.0 13.0 | mm |
Liquidação |
| Terminal para dissipador de calor De terminal para terminal | 12,5 10.0 | mm |
Módulo de indutância parasita | LS |
| 20 | nH |
Temperatura de armazenamento | Tstg |
| -40 ~125 | ℃ |
Torque de montagem para montagem do módulo | M | Parafuso M5 - Montagem conforme nota de aplicação válida | 3,0 ~ 6,0 | N·m |
Torque de conexão do terminal | M | Parafuso M6 - Montagem conforme nota de aplicação válida | 3,0 ~ 6,0 | N·m |
Peso | G |
| 348 | g |

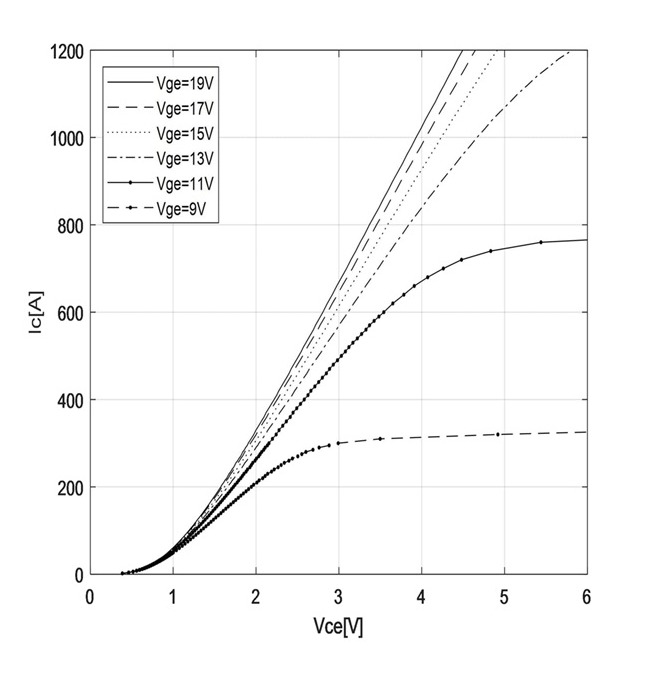

Característica de saída IGBT, Inversor (típico)
IC = f (VCE)
VGE = 15 V

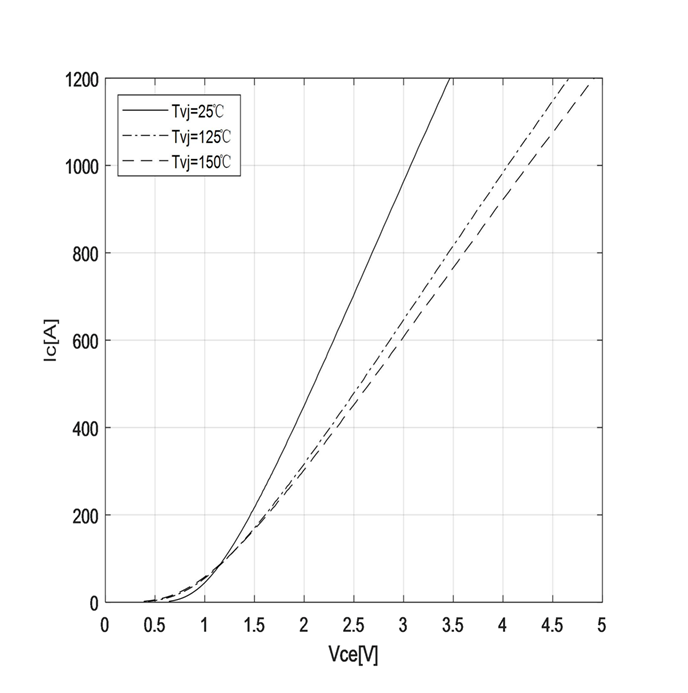

Característica de saída IGBT, Inversor (típico)
IC = f (VCE)
Tvj = 150℃

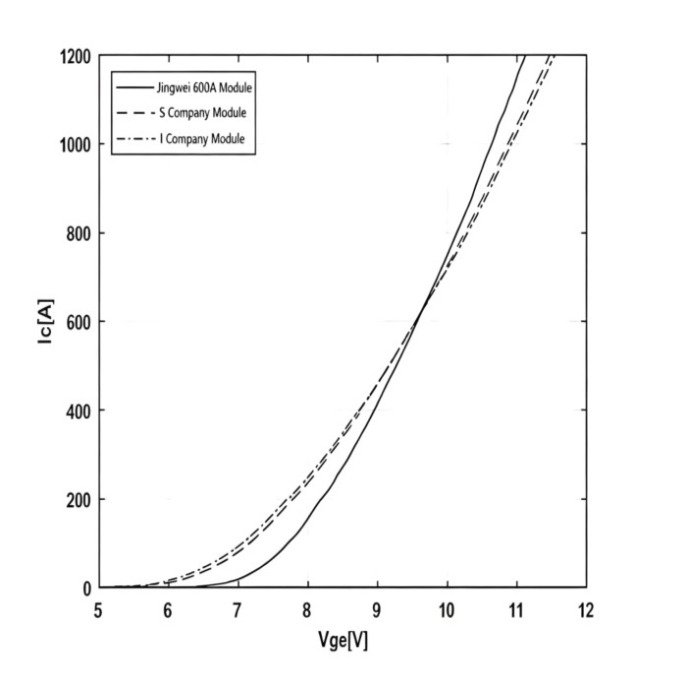

Característica de transferência IGBT, Inversor (típico)
IC = f (VGE)
VCE = 20 V

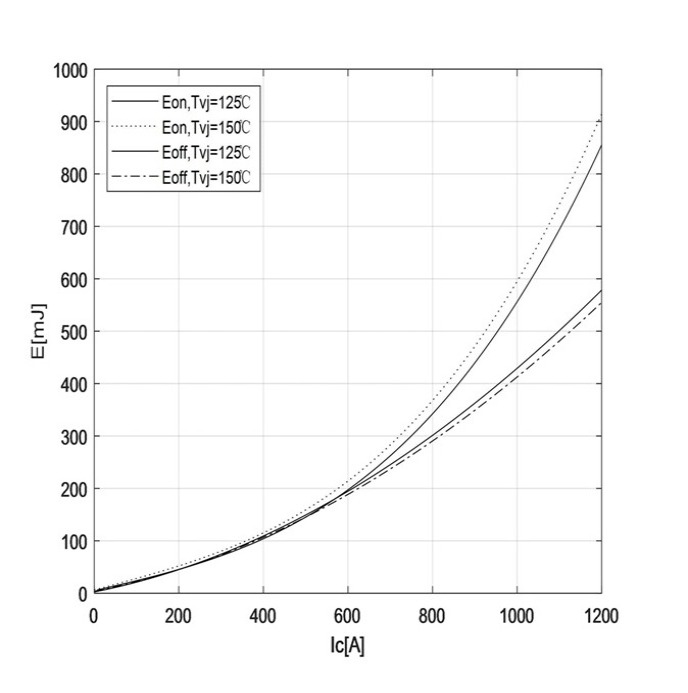

Perdas de comutação IGBT, inversor (típico)
Eon = f (IC), Edesligado = f (IC),
VGE = ±15 V, RG = 10Ω, VCE = 600 V

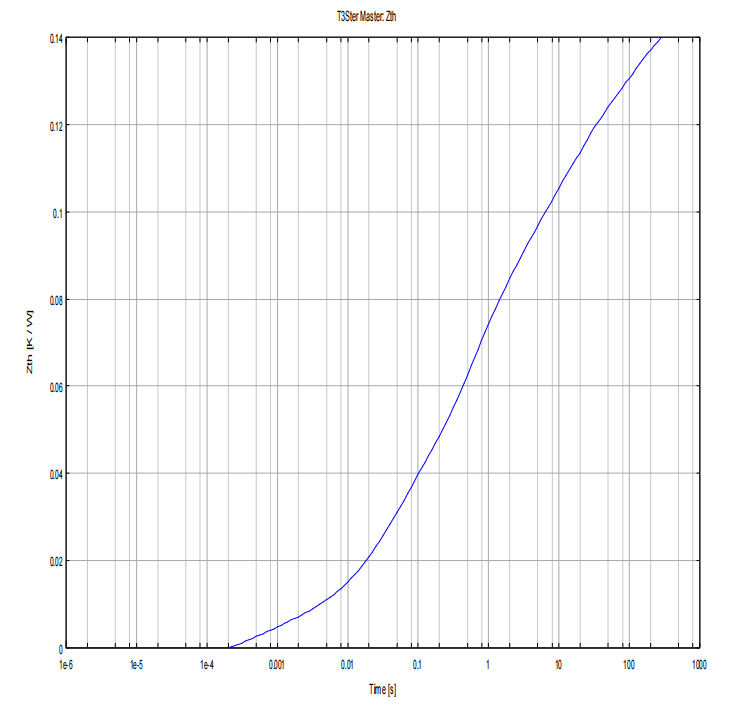

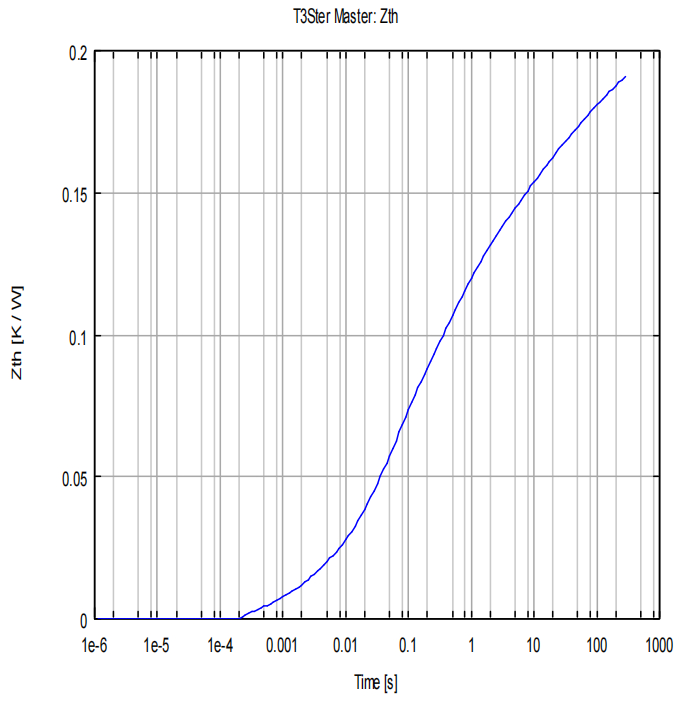

Impedância térmica transiente IGBT, inversor (típico)
ZthJC = f (t)

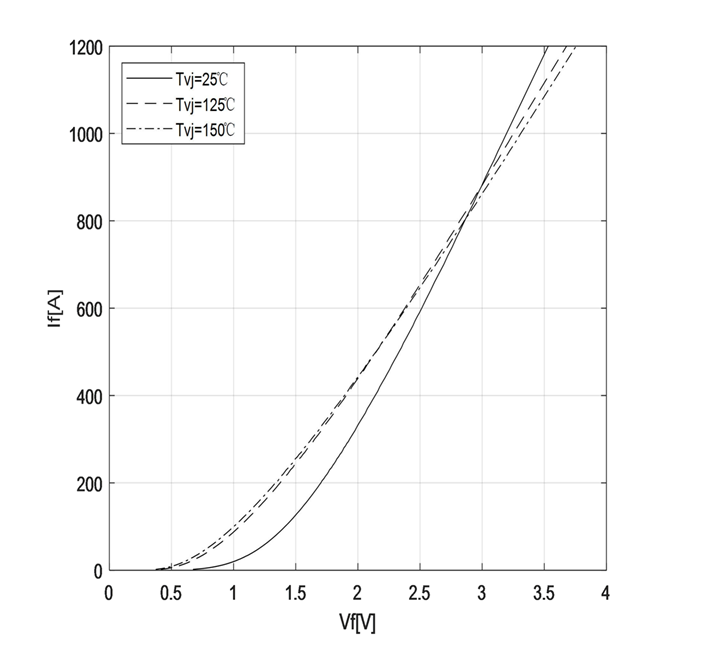

Característica direta do diodo, inversor (típico)
IF = f (VF)

Diodo de impedância térmica transiente, inversor (típico)
ZthJC = f (t)

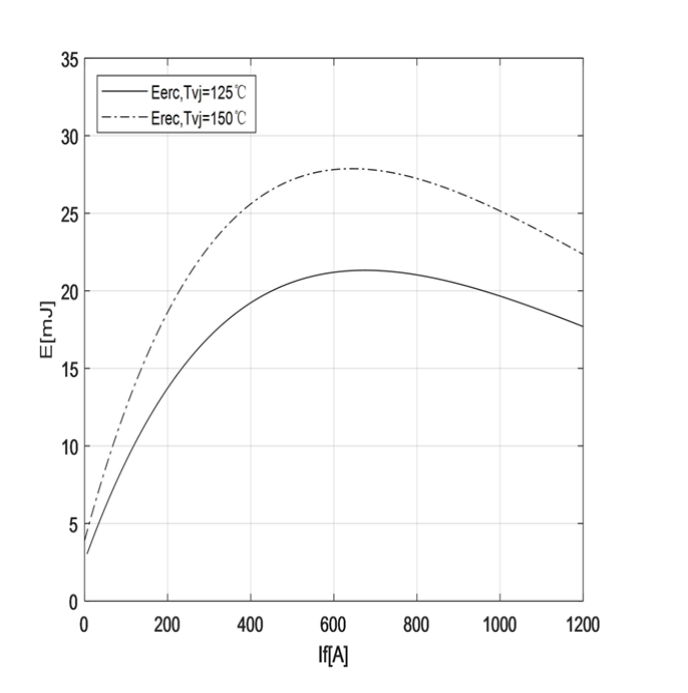

Perdas de comutação do diodo, inversor (típico)
Erecomendação = f (IF), Ron = 10,0Ω,VCE = 600 V

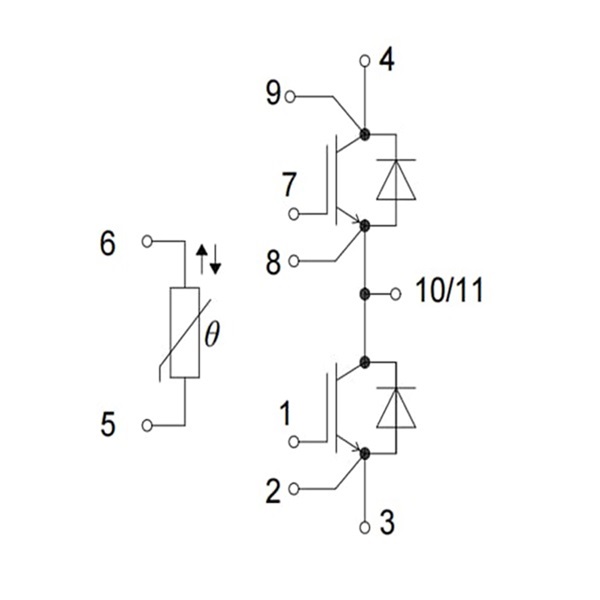

Título do diagrama de circuito

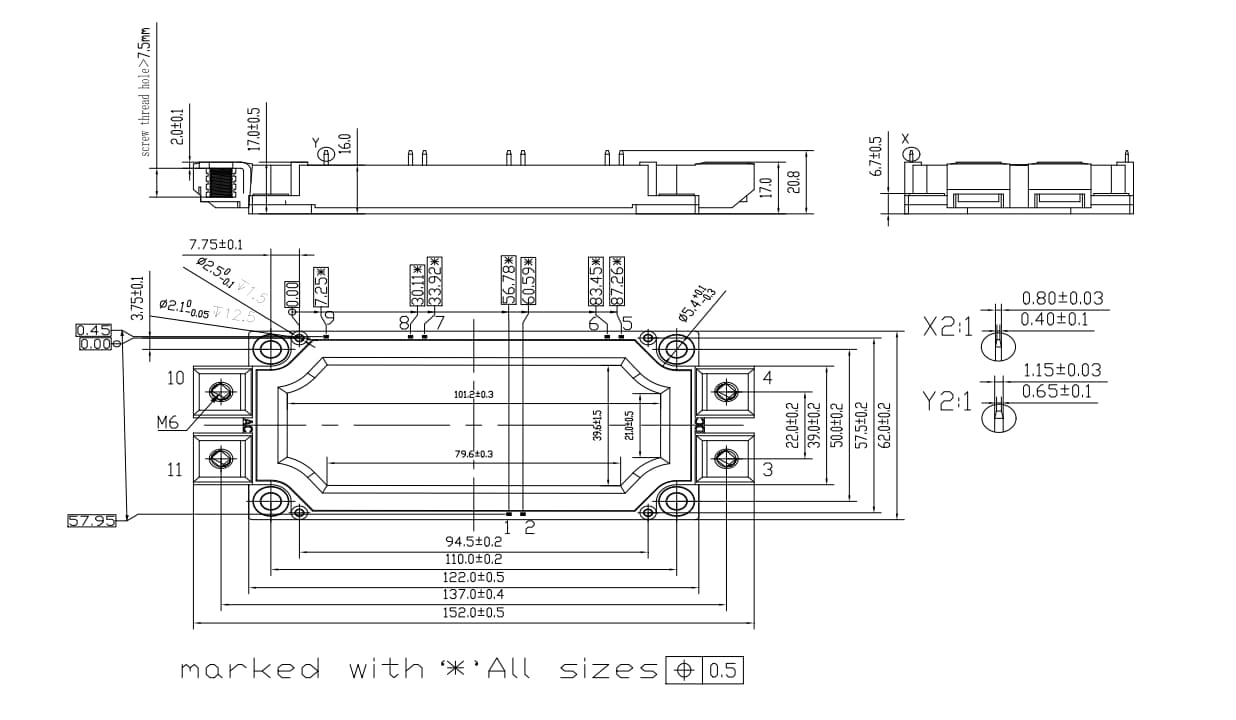

Descrição do pacote

Unidade:mm
