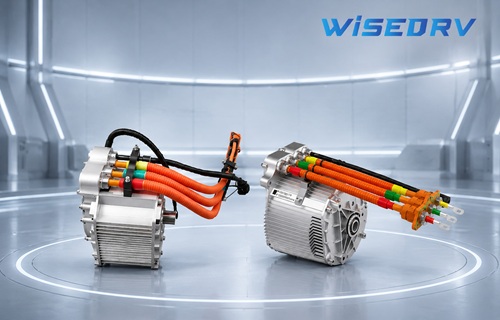

O que é um motor síncrono de ímã permanente (PMSM)?
Com a crescente popularidade dos veículos elétricos (VEs), a demanda de mercado por sistemas de propulsão elétrica também está aumentando. Como um dos componentes mais cruciais em veículos elétricos, o motor ocupa uma posição especialmente importante em termos de desempenho do veículo, consumo de energia e experiência de condução. Entre os diversos tipos de motores, o Motor Síncrono de Ímã Permanente (PMSM) tornou-se um dos tipos de motor mais utilizados no setor de veículos elétricos devido à sua alta eficiência, forte torque e características de controle preciso.
O PMSM é essencialmente um motor de corrente alternada. Sua característica mais marcante é a presença de ímãs permanentes instalados dentro do rotor, permitindo que ele gere um campo magnético constante por si só. Diferentemente dos motores de indução (motores assíncronos), o PMSM não requer corrente de excitação adicional para criar o campo magnético no rotor. Essa característica permite minimizar as perdas de energia e maximizar a eficiência geral.
Para aplicações veiculares modernas, a presença do PMSM não se resume apenas ao motor em si. Sua integração com a tecnologia de controle inteligente do motor é a garantia fundamental para alcançar uma operação estável do veículo e aumentar a eficiência energética.
Estrutura básica e princípio de funcionamento do PMSM
2.1 Dois Componentes Essenciais
| Componente | Descrição |
| Estator | Incorpora enrolamentos eletromagnéticos; Gera um campo magnético rotativo quando uma corrente trifásica é aplicada. |
| Rotor | Incorpora ímãs permanentes; Interage com o campo magnético rotativo do estator para produzir torque. |
2.2 Princípio de funcionamento
O princípio de funcionamento do PMSM baseia-se na interação entre o campo magnético rotativo do estator e o campo magnético permanente do rotor. Após o controlador do motor aplicar corrente alternada trifásica aos enrolamentos do estator, um campo magnético rotativo é gerado. Os ímãs permanentes no rotor interagem com esse campo magnético rotativo para produzir torque síncrono, convertendo energia elétrica em energia mecânica, que então aciona as rodas e permite que o veículo se mova para a frente.
Na operação real, o controlador do motor coopera com o motor para ajustar a direção da corrente, a frequência e a potência de saída em tempo real, de acordo com as instruções de acionamento, garantindo que o PMSM possa manter uma saída de torque eficiente e estável em diferentes condições de trabalho.
PMSM vs BLDC: Comparação detalhada
O motor síncrono de ímã permanente (PMSM) e o motor CC sem escovas (BLDC) são os dois tipos de motores de ímã permanente mais utilizados atualmente. Ambos usam ímãs permanentes, mas diferem nos métodos de controle, desempenho e cenários de aplicação.
Comparação geral:
| Dimensão de comparação | PMSM (Motor Síncrono de Ímã Permanente) | BLDC (Motor CC sem escovas) |
|---|
| Forma de onda de controle | Corrente sinusoidal | Corrente trapezoidal |
| Suavidade de torque | Ondulação suave e de baixo torque | Ondulação de torque relativamente alta |
| Ruído de funcionamento | Baixo | Relativamente alto |
| Complexidade de controle | Mais complexo (Controle orientado a campo / FOC) | Mais simples (comutação em 6 etapas) |
| Custo | Mais alto | Mais baixo |
| Eficiência | Eficiência máxima de 93-95%, com vantagens na eficiência média em todas as condições de operação. | Eficiência média ligeiramente inferior em todas as condições de operação em comparação com o PMSM. |
| Aplicações típicas | Acionamento principal de veículos elétricos, automação industrial | Ventiladores de refrigeração, ferramentas elétricas |
Principais diferenças
A diferença mais fundamental entre os dois reside no método de controle. O PMSM utiliza corrente de onda senoidal combinada com controle vetorial (FOC, que significa controle orientado ao campo), permitindo a regulação independente do fluxo e do torque, além de apresentar boa resposta dinâmica. O BLDC, por outro lado, utiliza corrente de onda trapezoidal e controle de comutação em seis etapas. Embora possua estrutura simples e baixo custo, seu uso se torna limitado em cenários que exigem alta precisão ou alta velocidade de rotação.
Em termos de desempenho real, as diferenças também são bastante óbvias. Graças ao acionamento por onda senoidal, o PMSM oferece torque suave e baixo ruído de operação, razão pela qual o PMSM se tornou a tecnologia dominante no setor de veículos de passageiros.
Aplicação de PMSM em veículos elétricos
PMSM, ou Motor PMSM para veículos elétricos, é amplamente utilizado no setor de veículos elétricos não por acaso. Suas principais vantagens são extremamente notáveis:
| Vantagem principal | Descrição funcional |
|---|
| Alta densidade de potência | Oferece maior potência no mesmo volume, permitindo a redução do peso do veículo. |
| Alta eficiência | Uma eficiência máxima de 93-95% se traduz diretamente em maior autonomia. |
| Ampla faixa de velocidades e operação de alta eficiência. | Mantém alta eficiência em diferentes níveis de velocidade. |
| Estrutura compacta | Economiza espaço no chassi e facilita a otimização do layout do veículo. |
| Excelente desempenho de dissipação de calor | Permite uma gestão térmica mais eficiente. |
Pesquisas confirmaram que, sob as mesmas condições de operação, o motor PMSM supera os motores de indução em termos de eficiência energética, gerenciamento térmico e autonomia. É a escolha superior para usuários modernos que buscam veículos elétricos de longo alcance e alto desempenho.
Avanços nas tendências da tecnologia PMSM
Integração Inteligente
Tecnologia avançada de motores síncronos de ímã permanente PMSM está aprimorando continuamente o desempenho dos sistemas de acionamento elétrico por meio das seguintes diretrizes:
- Controle VCU (controlador veicular coordenado)
- Diagnóstico UDS (serviço de diagnóstico unificado)
- Atualização de software OTA (atualização via rádio)
- Comunicação CAN (barramento de rede de área de controlador)
- A integração dessas funções melhorou significativamente o nível de inteligência do veículo, a eficiência da manutenção e a experiência do usuário, elevando-os a um padrão superior.
Como selecionar um parceiro confiável para soluções de PMSM
Escolher profissionais qualificados soluções industriais de motores PMSM Contar com fornecedores confiáveis é de vital importância para fabricantes de veículos com requisitos de produtos padronizados. Fornecedores experientes de motores PMSM Não apenas fornecemos produtos de motores, mas também oferecemos suporte técnico completo, incluindo compatibilidade com controladores, otimização de sistemas e serviços de desenvolvimento personalizados.
Resumindo a experiência, listei as quatro dimensões principais a seguir para avaliar fornecedores:
| Dimensão de avaliação | Considerações importantes |
|---|
| Capacidade Técnica | Projeto de motores, desenvolvimento de controladores |
| Personalização | Adaptabilidade flexível à tensão, potência e esquemas de instalação. |
| Confiabilidade do produto | Classificação de proteção contra ingresso (ex: IP67), funções de comunicação, procedimentos de teste |
| Design baseado em plataforma | Se suporta a expansão flexível de diferentes plataformas de voltagem. |
Um sistema PMSM confiável deve oferecer desempenho estável em diversas condições de operação. Proteção IP67, comunicação CAN, funções de proteção de segurança e design de plataforma flexível são fatores essenciais para determinar se os componentes podem alcançar confiabilidade a longo prazo.
A WISEDRV está profundamente envolvida na indústria de propulsão elétrica de veículos elétricos há muitos anos. Como uma Controlador de motor OTA, VCU, UDS e VCU integrados de fábrica, para a plataforma do sistema PMSM, Nossa empresa lançou as seguintes duas plataformas de produtos:
| Plataforma de tensão | Características do produto | Cenários aplicáveis | Comunicação e Proteção |
|---|
| Plataforma de 96V | Enrolamento em grampo, sistema mais leve e alta densidade de potência | Microcarros, triciclos e veículos de construção | Classificação de proteção IP67, comunicação CAN 2.0 |
| Plataforma 320V | Funções integradas da Unidade de Controle do Veículo (VCU), UDS e OTA, conforto aprimorado. | Microcarros, varredoras e máquinas de construção | Classificação de proteção IP67, comunicação CAN 2.0 |
Perguntas frequentes (FAQ)
Q1: Quais são as principais vantagens do PMSM?
As principais vantagens do PMSM incluem alta eficiência, forte torque de saída, estrutura compacta e desempenho de controle preciso.
Q2: Por que o PMSM é tão amplamente utilizado em veículos elétricos?
O motor PMSM oferece alta densidade de potência e conversão de energia eficiente, ajudando os veículos elétricos a alcançarem maior autonomia e melhor desempenho. Além disso, sua ampla faixa de rotações e características de operação de alta eficiência o tornam ideal tanto para deslocamentos urbanos quanto para condução em alta velocidade.
Q3: É necessário que um motor PMSM esteja equipado com um controlador de motor?
Sim. O controlador do motor é responsável por regular a corrente, a velocidade e o torque, sendo o componente principal que garante o funcionamento eficiente e estável do motor PMSM.
Q4: Quais são as principais diferenças entre os motores PMSM e BLDC?
Ambos utilizam ímãs permanentes, mas o PMSM emprega controle de corrente senoidal, resultando em operação mais suave e menor ruído; o BLDC utiliza controle de onda trapezoidal, que é mais simples de controlar e tem custos mais baixos, mas é limitado em alguns cenários. O PMSM é normalmente usado em cenários com requisitos de desempenho mais elevados (como veículos elétricos).
Q5: O sistema PMSM pode ser personalizado para diferentes modelos de veículos?
OK. O sistema PMSM pode ser personalizado de forma flexível de acordo com a voltagem do veículo, os requisitos de energia, o espaço de instalação e os requisitos de comunicação.
Pergunta 6: Qual é a perspectiva de mercado para PMSM?
Atualmente, o mercado global de motores PMSM está em expansão. O principal fator que impulsiona essa expansão é o uso generalizado de veículos elétricos, a automação industrial e a aplicação de energias renováveis. A taxa de penetração deverá aumentar significativamente no futuro.
