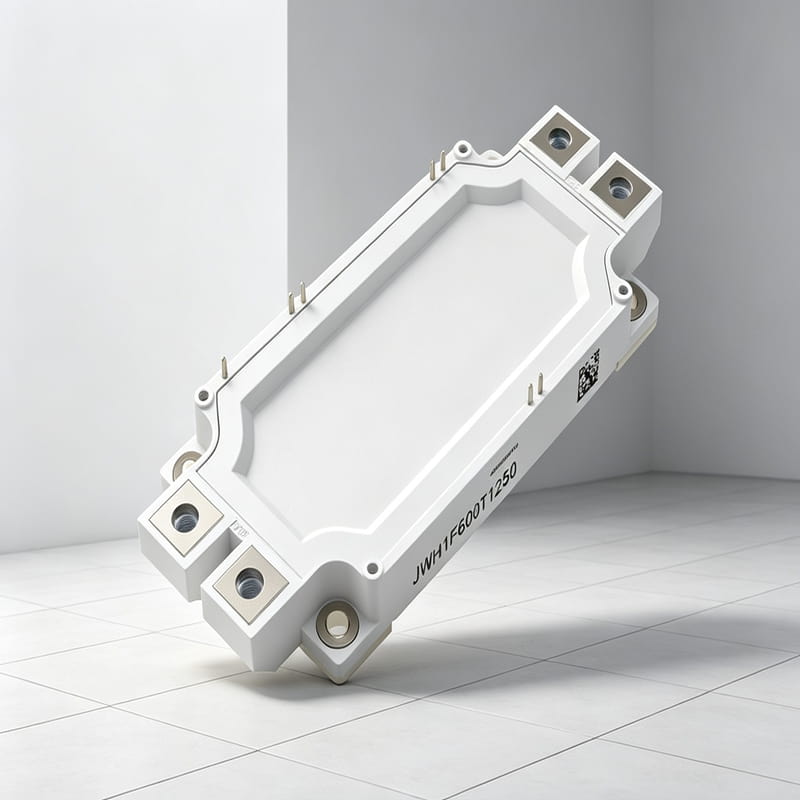

Quanto você sabe sobre o princípio e a aplicação dos módulos de potência IGBT?
Jul 09, 2026
Antes de responder "O que é um Módulo IGBT?Vamos primeiro entender sua função: O módulo de potência IGBT é o "núcleo" de energia de acionamentos elétricos industriais, conversores de frequência, UPS, inversores e outros equipamentos. Ele é responsável por converter corrente contínua em corrente alternada para acionar motores ou gerar energia conectada à rede, e também pode retificar corrente alternada para armazenamento de energia e geração de energia conectada à rede. Antes de fazer uma seleção, os três pontos a seguir devem ser considerados principalmente: parâmetros elétricos (que determinam diretamente a perda operacional total da máquina), parâmetros de desempenho térmico (que afetam o projeto de dissipação de calor e a vida útil dos componentes) e parâmetros de confiabilidade (tolerância a curto-circuito, vida útil em ciclos de potência, garantindo a operação estável do equipamento em campo a longo prazo). Suas aplicações incluem: conversores de frequência, acionamentos de motores, sistemas UPS, geração de energia solar, etc. Este artigo fornecerá uma análise abrangente do princípio de funcionamento e da aplicação dos módulos de potência IGBT. Seja você um gerente de compras, engenheiro ou fabricante, este artigo o ajudará a estabelecer uma estrutura para a tomada de decisões.I. O que é um módulo IGBT? – Análise internaO componente atrás do interruptorO IGBT (Transistor Bipolar de Porta Isolada) é um dispositivo semicondutor de potência de três terminais que possui duas características principais:Semelhante aos MOSFETs, possui alta impedância de entrada, é acionado por tensão e fácil de controlar.Semelhante aos BJTs, possui baixa perda no estado ligado, sendo capaz de lidar com grandes correntes com uma tensão de condução mais baixa. De chips a módulosUm único chip IGBT é apenas a unidade básica de potência. O módulo de potência IGBT integra múltiplos chips IGBT com diodos de recuperação rápida (FRED) no mesmo encapsulamento. Ele é organizado de acordo com topologias convencionais, como meia-ponte, ponte completa, três níveis e chopper. Os módulos de operação inversora geralmente são equipados com diodos limitadores de corrente FRED. O módulo típico consiste em uma estrutura de três camadas:Substrato de cobre - conduz rapidamente o calor do chip para o dissipador de calor.Substrato cerâmico revestido de cobre DBC - isolamento elétrico e condutividade térmicaChip de silício (chip IGBT + chip de diodo) - realiza efetivamente a função de comutação.A maioria dos módulos de nível industrial também integra sensores de temperatura NTC para monitorar a temperatura de junção em tempo real, proporcionando proteção precisa contra sobretemperatura. O módulo IGBT que lançamos também adota esse design de medição de temperatura. A função real do móduloO módulo de potência IGBT é essencialmente um interruptor eletrônico de alta velocidade.Pode alcançar:Conversão CC para CA (inversor) - para acionamento de motores, conexão fotovoltaica à rede.Conversão CA para CC (retificação) - para alimentação elétrica e carregamento de equipamentos.Modulação por largura de pulso (PWM) para regulação de tensão/corrente 2. Tecnologias essenciais dentro do móduloAs técnicas de fabricação interna entre os módulos IGBT determinam as características de perda, o comportamento de comutação e a confiabilidade. Estrutura de parada de campo com canaleta/porta de bloqueioA maioria dos módulos IGBT industriais modernos atuais, incluindo aqueles projetados por nós, adota a tecnologia de canal de afundamento/parada de campo com desligamento do gate. Essa estrutura de projeto permite que o módulo suporte tensões mais altas com a mesma perda de potência ou gere menor perda de potência com a mesma tensão, resultando em uma dupla melhoria na eficiência e confiabilidade do sistema. Integração da detecção de temperatura NTCO gerenciamento térmico é um fator crucial que afeta a vida útil dos módulos IGBT. Nosso módulo IGBT é equipado com um termistor NTC integrado, que fornece dados de temperatura em tempo real para o sistema de controle, permitindo um controle preciso da temperatura. Substrato de cobre + embalagem padrãoA condutividade térmica do cobre é muito maior que a do alumínio, permitindo uma condução de calor mais rápida e uniforme. Isso reduz diretamente o tempo de circulação da energia.A embalagem padrão garante a compatibilidade com os projetos de sistema existentes, reduzindo os custos e os riscos associados às atualizações de módulos. 3. Guia de Seleção: Informações Essenciais para Compradores e EngenheirosA chave para escolher IGBTs de alto desempenho para inversores de frequência. Consiste em encontrar o módulo que melhor se adapte às condições reais de trabalho.Os três parâmetros elétricos cruciais são os apresentados na tabela:ParâmetroDefiniçãoImpacto na seleção de componentesVCE(sat) — Queda de tensão de saturaçãoQueda de tensão no tubo quando o IGBT está totalmente ligado.Determina a perda de conduçãoEon/Edesligado — Troca de EnergiaEnergia perdida durante os processos de ligar e desligarDetermina a perda de comutaçãoRthJC — Resistência térmica da junção à carcaçaResistência à condução térmica da junção do chip até a carcaça do móduloDetermina os requisitos de dissipação de calor. As três dimensões de confiabilidade dos módulos IGBT de alta confiabilidade para uso industrialTomemos como exemplo o nosso módulo IGBT de 1200V/600A:① Margem de tensãoA flutuação da tensão do barramento e o pico da tensão de desligamento aumentam a pressão sobre o dispositivo, exigindo, portanto, uma margem de tensão suficiente. Este módulo tem uma classificação de 1200 V e é compatível com sistemas de barramento de 600 a 800 V. Mesmo sem a otimização do layout da indutância parasita, ainda há margem de resistência de pico suficiente.② Tolerância a curto-circuitoAs falhas de curto-circuito possuem um período de resposta de proteção do circuito. A capacidade de resposta a curto-circuito determina se o módulo pode executar a proteção com atraso em microssegundos sem se danificar. Este módulo apresenta excelente desempenho de tolerância a curto-circuito, aumentando a capacidade geral de tolerância a falhas.③ Temperatura máxima nominal de junção (Tvj op = 150℃)A temperatura de junção é o principal fator que determina a vida útil de um IGBT. Para cada 10°C acima do valor nominal, a vida útil do dispositivo é reduzida pela metade. Uma temperatura de junção nominal de 150°C suporta inicializações frequentes, sobrecargas de curta duração e condições de dissipação de calor deficientes. Além disso, em condições reais, recomenda-se manter a temperatura de junção em longo prazo abaixo de 120°C, deixando uma margem térmica de 30°C para lidar com altas temperaturas transitórias e o envelhecimento do dispositivo. 4. Onde os módulos IGBT são aplicados?Por exemplo, nossos módulos IGBT podem ser aplicados em quatro áreas típicas:Campo de aplicaçãoFunção principalRequisitos Essenciais para os MódulosConversor de FrequênciaConverter o barramento CC em energia CA trifásica de frequência variável para realizar a regulação da velocidade do motor.Alta confiabilidade, longa vida útil, resistência a operações frequentes de partida e parada.Acionamentos de motoresFornece acionamento de energia para equipamentos industriaisAlta capacidade de corrente (600 A), longa vida útil em ciclos de potência.UPS (Sistema de Alimentação Ininterrupta)Alternar rapidamente para alimentação por bateria assim que a energia da rede elétrica for interrompida.Velocidade de resposta rápida, alta confiabilidadeGeração de energia solarConverter energia CC fotovoltaica em energia CA conectada à rede.Alta eficiência, excelente resistência a ambientes externos. 5. Perguntas FrequentesQ1: Quais são as vantagens da estrutura de comporta de vala/tampão de campo?A estrutura de porta em trincheira elimina a resistência do JFET no projeto planar, reduzindo significativamente a queda de tensão no estado ligado; a camada de parada de campo otimiza a distribuição do campo elétrico e, simultaneamente, reduz as perdas de comutação. Isso permite uma otimização equilibrada das perdas no estado ligado e das perdas de comutação. Q2: Qual é o objetivo da integração da NTC?O termistor NTC fornece dados de temperatura em tempo real para o módulo do sistema de controle. Ele permite uma proteção precisa contra sobretemperatura, evitando situações de proteção tardia ou falha. Q3: Quais são os modos de falha mais comuns dos módulos IGBT?Os principais problemas incluem: danos por sobrecorrente, ruptura por sobretensão, falha por superaquecimento e fadiga da camada de solda causada por ciclos de energia.O módulo IGBT que lançamos oferece margem de engenharia suficiente em todos esses aspectos, graças a uma tensão suportável de 1200 V, alta capacidade de curto-circuito e temperatura de junção de 150 °C. Isso permite que toda a máquina mantenha a confiabilidade durante a operação a longo prazo. 6. Projetado para condições reais de trabalho.Escolher o módulo IGBT correto é como selecionar um "coração" confiável para o sistema de acionamento. Contanto que um módulo de potência adequado e de alta qualidade seja escolhido, é possível prevenir em grande parte problemas potenciais que podem ocorrer durante a operação do sistema a longo prazo. Projetamos nossos produtos com base em condições reais de trabalho, com o único objetivo de alcançar o seguinte: parâmetros que servem ao desempenho e desempenho que garante estabilidade.Para obter mais informações sobre os diferentes tipos de módulos IGBT, por favor... Visite nosso site oficial. Caso necessite de dados técnicos detalhados dos produtos, exemplos de aplicações ou suporte na seleção, entre em contato com nossa equipe técnica de engenharia:wisedrv@wiseelec.cn
